FP-X/FPΣV3 MEWTOCOLマスター KW4M（エコパワーメータ） 上級編

FP-X V1.2以上、FPΣ V3

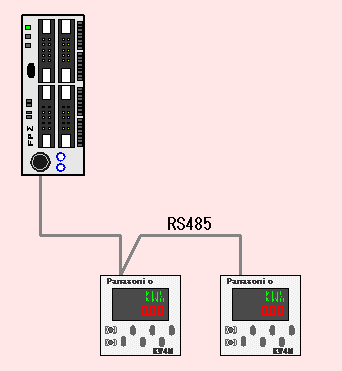

FP-XではF145命令とF146命令を使用し、MEWTOCOL通信が可能です。この事例では、そのF145・F146命令を使用し、2台のKW4Mに対し4つのMEWTOCOLコマンドをリクエストにより任意のタイミングで実行しています。同時にリクエストが発生した場合は、交互に実行します。

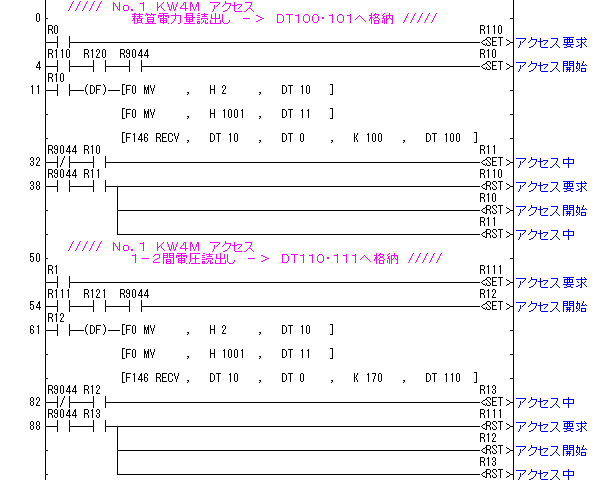

・R0・・・No,1のKW4Mの積算電力量を読み出しDT100・DT101へ格納します。
・R1・・・No,1のKW4Mの1-2間電圧を読み出しDT110・DT111へ格納します。
・R2・・・No,2のKW4Mの積算電力量を読み出しDT120・DT121へ格納します。
・R3・・・No,2のKW4Mの1-2間電圧を読み出しDT130・DT131へ格納します。

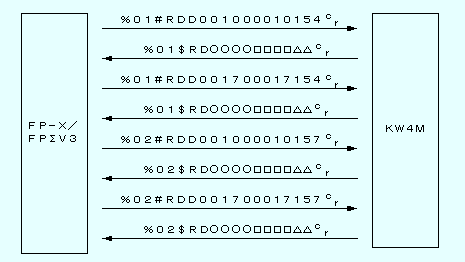

通信手順

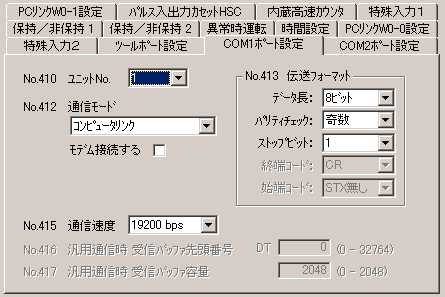

システムレジスタ設定

KW4M側設定

1台目：
局番・・・・・・・・・・・No.1
伝送速度・・・・・・・・19200
伝送フォーマット・・8ビット、奇数

2台目：
局番・・・・・・・・・・・No.2
伝送速度・・・・・・・・19200
伝送フォーマット・・8ビット、奇数
