> 周辺機器との接続 No.34 FP-X/FPΣV3 MEWTOCOLマスターモード KW1M-Rとの通信（中級編）
FP-X/FPΣV3 MEWTOCOLマスターモード KW1M-Rとの通信（中級編）
解説

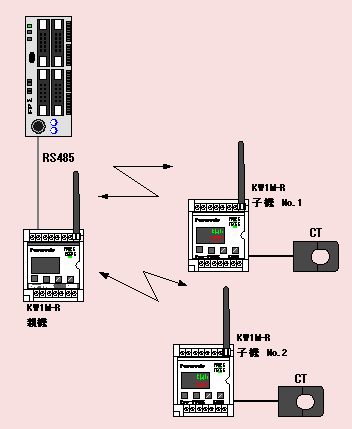

概要
MEWTOCOLマスターモードを使用し2台のKW1M-Rの子機の積算電力量とR（RS）電圧を読出します。
説明
MEWTOCOLマスターモードのF146命令を使用し、MEWTOCOLのRDDコマンドを送受信しています。
- No.1のKW4Mの積算電力量を読み出しDT100・DT101へ格納します。
- No.1のKW4Mの1-2間電圧を読み出しDT110・DT111へ格納します。
- No.2のKW4Mの積算電力量を読み出しDT120・DT121へ格納します。
- No.2のKW4Mの1-2間電圧を読み出しDT130・DT131へ格納します。

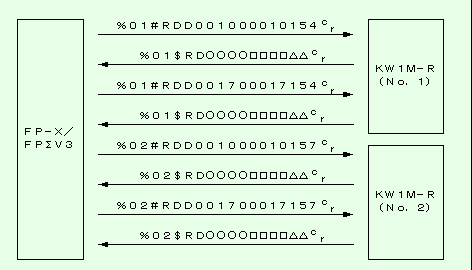

通信手順

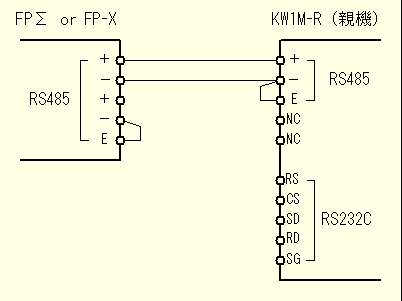

結線図

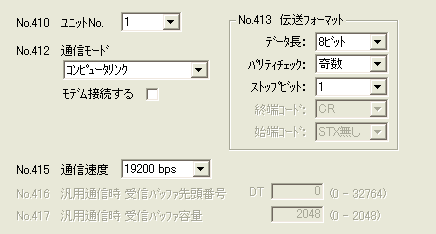

システムレジスタ設定 - COMポート設定

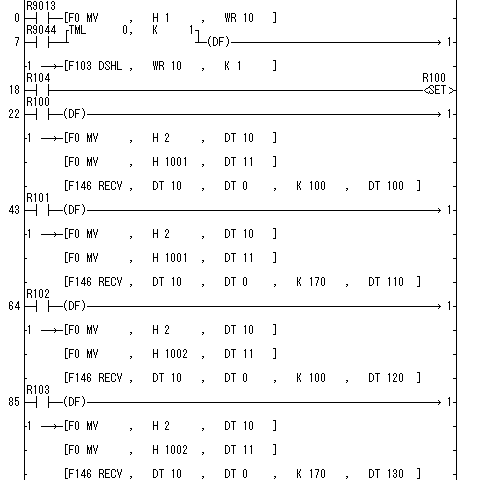

ラダープログラム
【ポイント】
この事例では無線タイプのKW1M-Rを使用していますが、通信手順・ラダープログラムは、無線を使用しないKW8MやKW7MをRS485を使って直接通信する場合と同じになります。
KW1M-R設定
親機（MODE3設定）
| PROT（プロトコル） | ・・・ | MEWTO（MEWTOCOL） |
|---|---|---|
| SPD（通信速度） | ・・・ | 19200（19200bps） |
| FMT（フォーマット） | ・・・ | 8bit-o（データ長8ビット、パリティ奇数） |
| PORT（通信ポート） | ・・・ | 485（RS485） |
| DTIM（有線区切り時間） | ・・・ | 10（10文字分の時間） |
| UTIM（上位通信認識時間） | ・・・ | 2（200mSec） |
| FLOW（フロー制御） | ・・・ | oFF（フロー制御なし） |
子機No.1（MODE3設定）
| PROT（プロトコル） | ・・・ | MEWTO（MEWTOCOL） |
|---|---|---|
| NO（局番） | ・・・ | 1（No.1） |
| SPD（通信速度） | ・・・ | 19200（19200bps） |
| FMT（フォーマット） | ・・・ | 8bit-o（データ長8ビット、パリティ奇数） |
| RESP（通信応答時間） | ・・・ | 1（1mSec） |
| DTIM（有線区切り時間） | ・・・ | 10（10文字分の時間） |
| Gr（グループ番号） | ・・・ | 0（グループ0）（親機のグループ番号に合わせてください。） |
子機No.2（MODE3設定）
| PROT（プロトコル） | ・・・ | MEWTO（MEWTOCOL） |
|---|---|---|
| NO（局番） | ・・・ | 2（No.2） |
| SPD（通信速度） | ・・・ | 19200（19200bps） |
| FMT（フォーマット） | ・・・ | 8bit-o（データ長8ビット、パリティ奇数） |
| RESP（通信応答時間） | ・・・ | 1（1mSec） |
| DTIM（有線区切り時間） | ・・・ | 10（10文字分の時間） |
| Gr（グループ番号） | ・・・ | 0（グループ0）（親機のグループ番号に合わせてください。） |
