GTシリーズ（表示器）を使用したティーチング

FP2/FP2SH、FPΣ

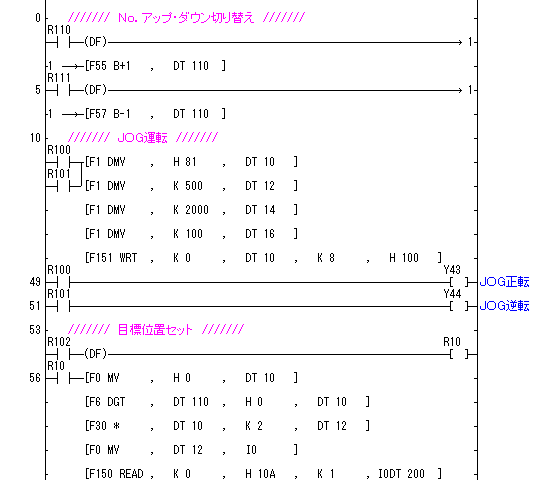

表示器 GTシリーズを使用したティーチングプログラムです。NO.0～9の位置決めデータがDT200～219までの20ワードに2ワード単位で格納されます。

設定方法

アップ/ダウンボタンでNo.を選択し、JOG運転ボタンでメカを移動させ、セットボタンを押すことでその位置を記憶させます。

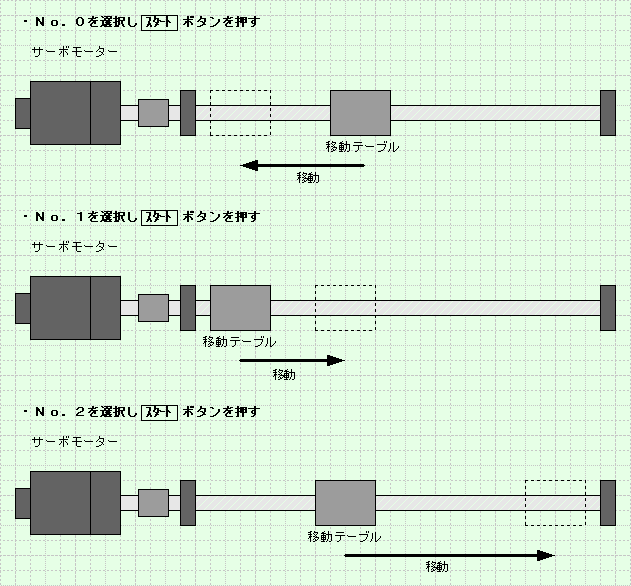

移動方法

アップ/ダウンボタンでNo.を選択し、スタートボタンを押すことにより、目標位置に表示されている位置に移動します。そのとき、現在位置の表示が目標位置と同じ値に動きます。

画面

※GTシリーズとPLCへの通信速度は、115.2kbpsをおすすめします。JOGボタンの反応が早く、ティーチングがやり易くなります。
