FPΣセンサ検出→定寸位置決め（基本編）
解説
対象機種
FP-X/FPΣ
概要

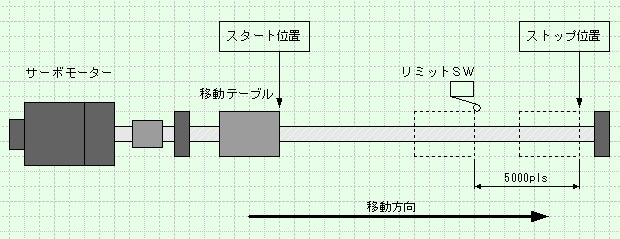

パルス出力中（ワーク移動中）にワークをセンサが検出してから定寸移動して停止します。ラベラー等に利用されます。
説明
目標値に非常に大きな値（1億）を使用し、パルス出力を開始します。センサ検出から5000パルスで停止したい場合、X7のセンサを検出すると、経過値エリアに1億から5000を引いた値（99995000）を書き込みます。そこから5000パルス出力すると、経過値が1億に到達しパルスが停止します。

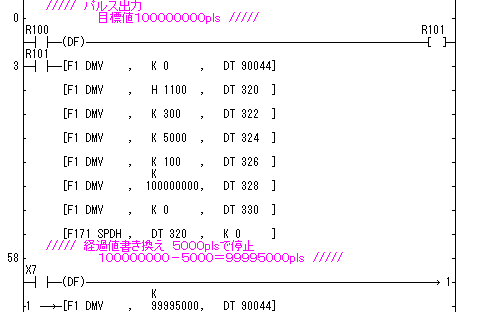

ラダープログラム
|
program_pos_010.fp |
2007/6
