FP0R 位置決め 台形制御
解説

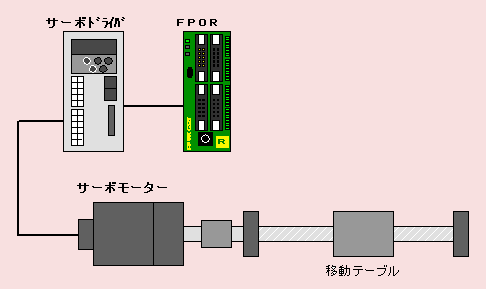

説明
F171命令を使用した台形制御です。
FP0Rの台形制御は、加速時間と減速時間を別々に設定することが可能です。

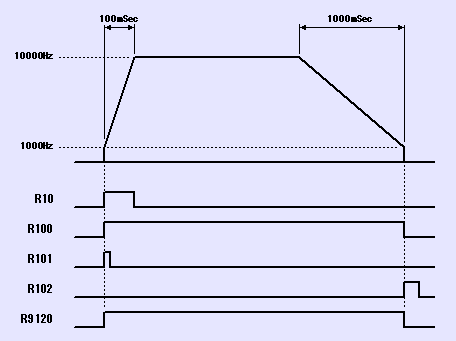

タイムチャート

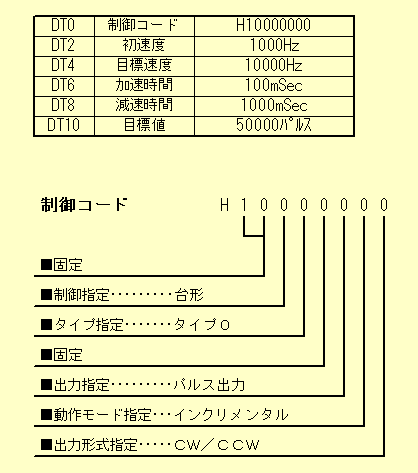

位置決めデータテーブル

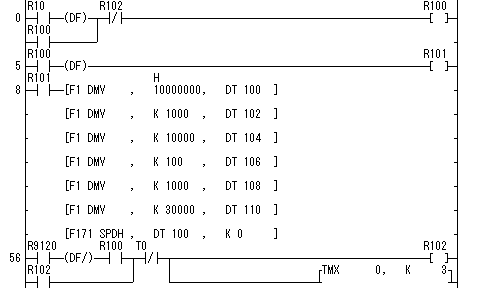

ラダープログラム
|
program_pos_013.fp |

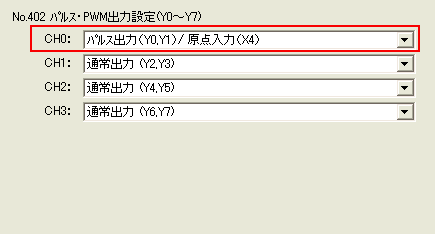

システムレジスタ設定
原点復帰を使用しない場合は、「パルス出力（Y0.Y1）」を選択ください。
2009/5
