FP0R JOG位置決め タイプ1(位置制御開始にX0を使用)

解説

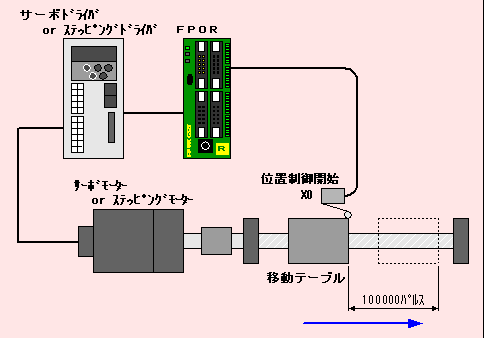

概要

JOG位置決め運転を行います。
この事例では、X0をONすることで位置制御に移行されます。

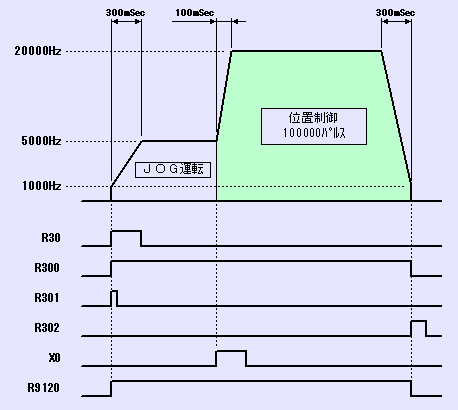

タイムチャート

最初のJOG運転中にX0がONすると位置制御動作に移り、100000パルス移動します。

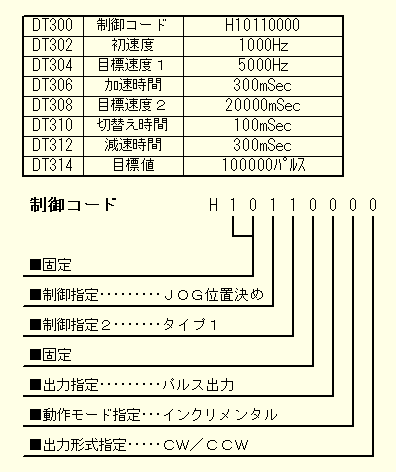

位置決めデータテーブル

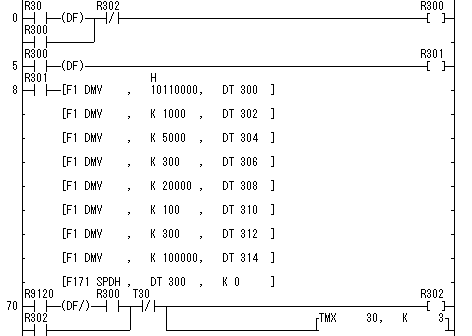

ラダープログラム

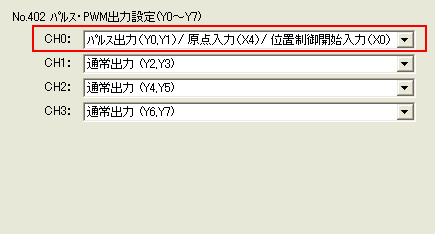

システムレジスタ設定

2009/5
