> 位置決め制御 No.21 スケーリング命令 位置決めパルス数 → mm換算
スケーリング命令 位置決めパルス数 → mm換算
解説
概要
F283命令（スケーリング命令）を使用し、位置決めのパルス数を位置（mm）へ換算します。

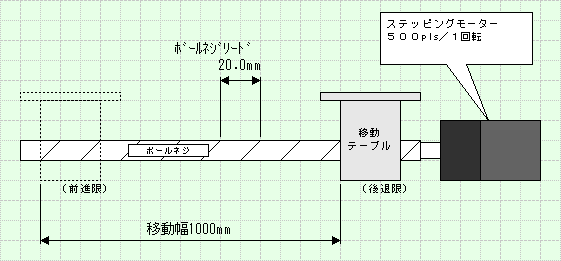

この事例では、500pls/1回転のステッピングモーターとリード20.0mmのボールネジを使用した場合の換算を行います。
説明
| DT0·1 | ・・・・・ | パルス数 |
|---|---|---|
| DT2·3 | ・・・・・ | 位置（mm） 10倍した値が格納されます。 （46.2mm場合、462になります。） 表示器などに表示する場合は、少数点以下1桁の設定でお使いください。 |
例）DT0·1 パルス数 （mm換算）
| 1000pls | → | 40.0mm |
|---|---|---|
| 1155pls | → | 46.2mm |
| 5000pls | → | 200.0mm |

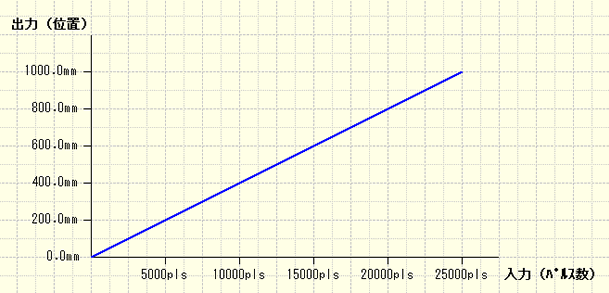

スケーリンググラフ

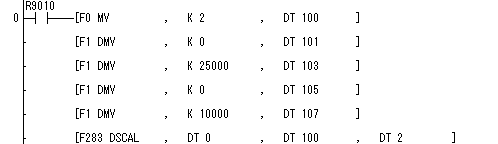

ラダープログラム
|
program_pos_021.fp |
2010/2
