スケーリング命令 位置決めパルス数 → mm換算（少数第2位四捨五入）
解説
概要
F283命令（スケーリング命令）を使用し、位置決めのパルス数を位置（mm）へ換算します。
少数第1位まで算出しますが、少数第2位は四捨五入します。

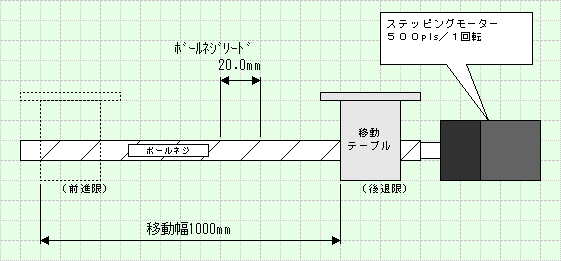

この事例では、500pls/1回転のステッピングモーターとリード20.0mmのボールネジを使用した場合の換算を行います。
説明
| DT0·1 | ・・・・・ | パルス数 |
|---|---|---|
| DT6·7 | ・・・・・ | 位置（mm） 10倍した値が格納されます。 （46.2mm場合、462になります。） 表示器などに表示する場合は、少数点以下1桁の設定でお使いください。 |
例）DT0·1 パルス数 （mm換算） （少数第2位四捨五入）
| 1000pls | → | 40.00mm | → | 40.0mm |
|---|---|---|---|---|
| 1156pls | → | 46.24mm | → | 46.2mm |
| 12347pls | → | 483.88mm | → | 483.9mm |

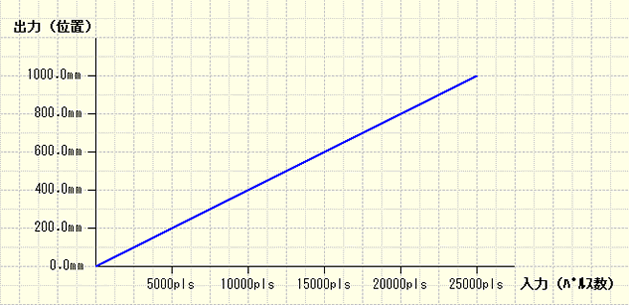

スケーリンググラフ

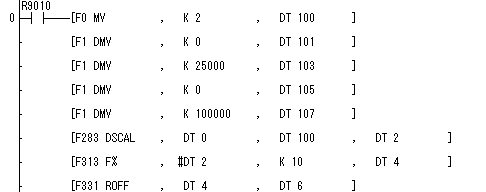

ラダープログラム
|
program_pos_022.fp |
2010/2
