FPΣ 連続円弧補間 半円2つを描く
解説
概要

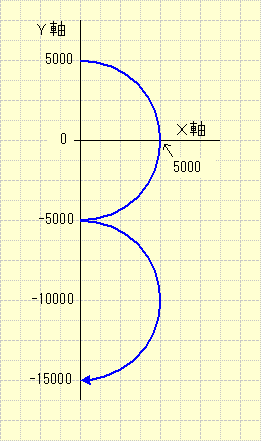

半円の円弧を2つ連続で描く円弧補間制御です。
説明
始点（Ｘ＝０、Ｙ＝５０００）から通過点（Ｘ＝５０００、Ｙ＝０）を通って
終点（Ｘ＝０、Ｙ＝－５０００）へ移動します。
その後、続けて
始点（Ｘ＝０、Ｙ＝－５０００）から通過点（Ｘ＝５０００、Ｙ＝－１００００）を通って
終点（Ｘ＝０、Ｙ＝－１５０００）へ移動します。

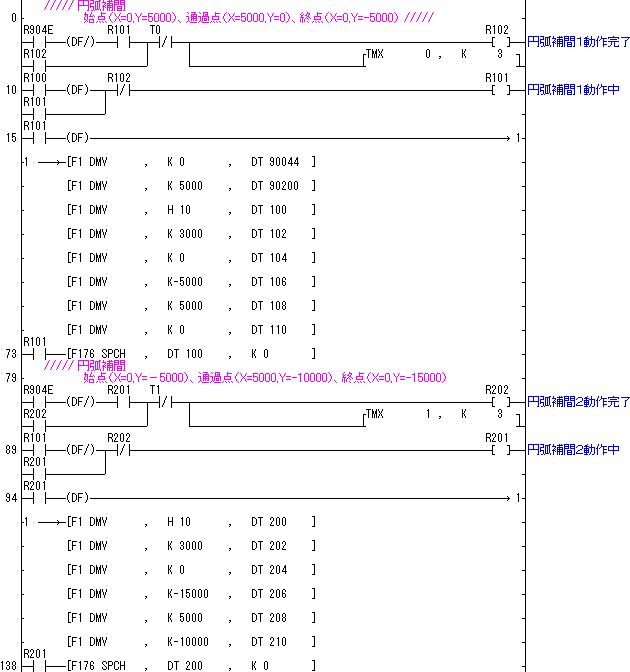

ラダープログラム
|
program_pos_024.fp |
2011/4
