FP-X 加減速付JOG運転
解説
概要
FP-Xを使用して、JOG運転を加減速を付けて運転を行います。
解説
FP-XのJOG運転には加減速がありません。(FP0Rにはあります。)
そこで、起動時と停止時にJOG速度を0.01秒毎に変化させ、加減速付JOG運転を実現しました。
動作解説
R80, R81がOFFしたタイミングで減速を開始し、初速度となった段階で停止します。

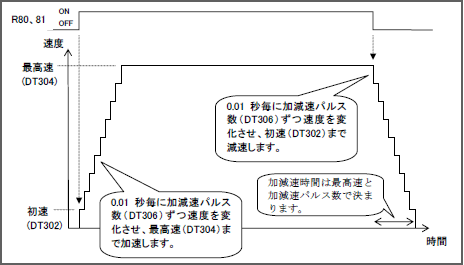

動作チャート図

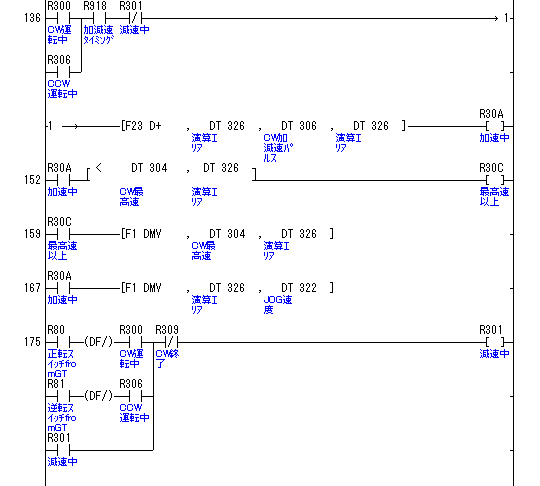

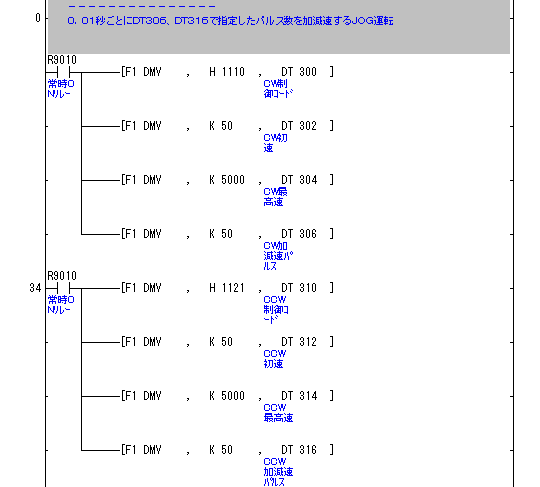

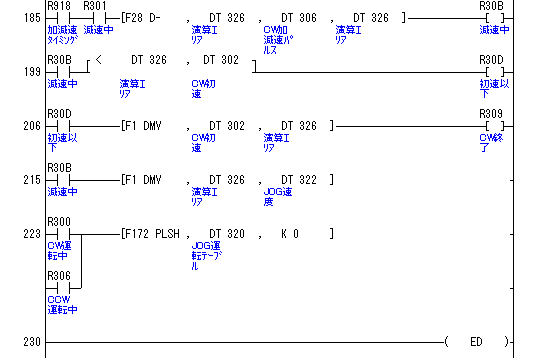

ラダープログラム

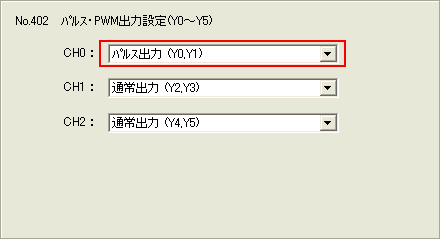

FPWIN GR 「PLCシステムレジスタ設定」－「本体出力設定(PLS/PWM)」
2011/11
