> 位置決め制御 No.31 FP7 パルス出力ユニット マニュアルのサンプルプログラム 別軸のプログラム(JOG運転編)
FP7 パルス出力ユニット マニュアルのサンプルプログラム
別軸のプログラム(JOG運転編)
解説
対象機種
FP7 パルス出力ユニット
概要
マニュアルのサンプルプログラムでは、殆どが１軸目で作成されています。
この事例は、マニュアルのサンプルプログラムを2軸目・3軸目に置き換えたものです。
説明
以下の事例は、パルス出力ユニットがスロット1に装着されている場合のプログラムとなります。

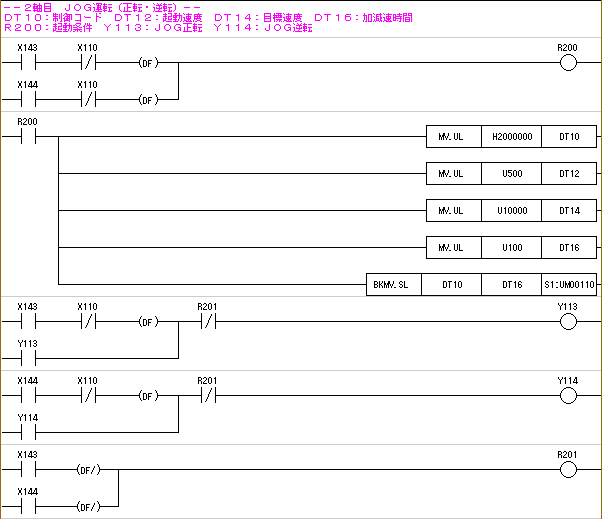

ラダープログラム
2軸目 JOG運転(正転・逆転)
参考
DT10の制御コードを"H2000080"へ変更する事で、コネクタに何も接続せずに、テスト運転ができます。
(その場合、本体表面A・BのLEDを確認することでパルス出力を確認してください。)
|
program_pos_031_01.fpx |

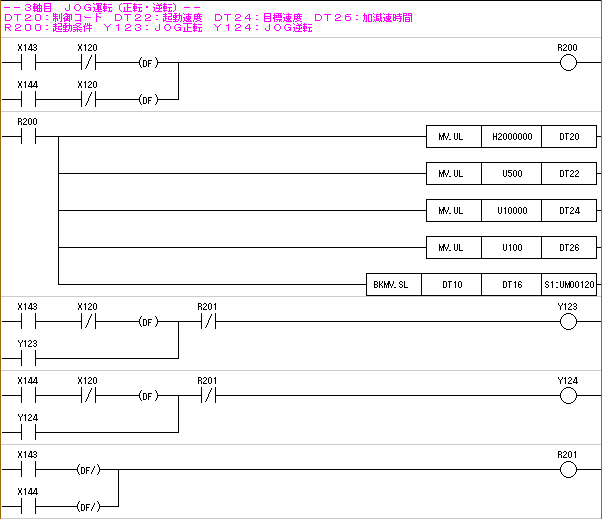

ラダープログラム
3軸目 JOG運転(正転・逆転)
参考
DT20の制御コードを"H2000080"へ変更する事で、コネクタに何も接続せずに、テスト運転ができます。
(その場合、本体表面A・BのLEDを確認することでパルス出力を確認してください。)
|
program_pos_031_02.fpx |
