エコパワメータの積算電力量を一定時間間隔で印刷
説明
KW8Mの積算電力量を一定時間間隔で印刷します。
積算電力量に年月日 時分秒データを付加し印刷します。
解説
FPΣのMEWTOCOLマスターモードを使用し、常時KW8Mの積算電力量を読み出します。
そして、読み出した電力量を一定時間ごとにRS232Cを使用しシリアルプリンターへ印刷します。
| R0 | ・・・ | 1秒間隔でデータを印刷します。 |
|---|---|---|
| R1 | ・・・ | 1分間隔でデータを印刷します。 |
| R2 | ・・・ | 1時間間隔でデータを印刷します。 |

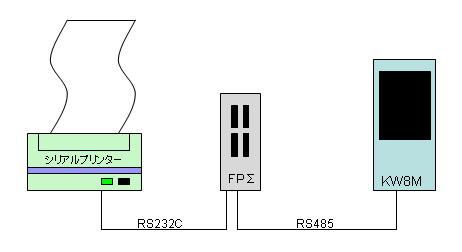

コミュニケーションカセットはCOM4（RS485・RS232C）タイプを使用し、RS485はKW8Mへ、RS232Cはシリアルプリンターへつなぎます。
|
|

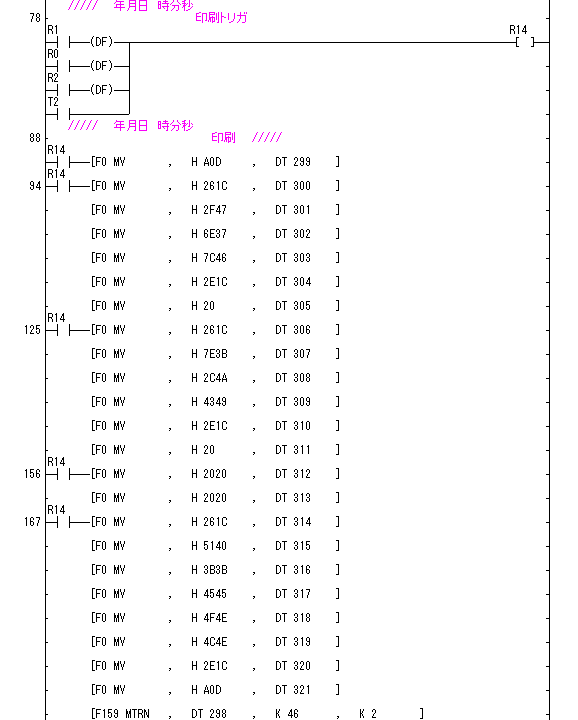

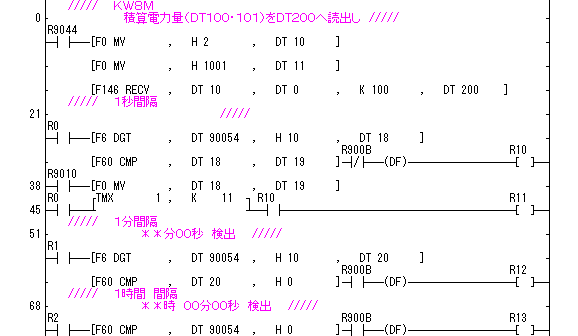

FPΣ - ラダープログラム
|
program_prnt_002.fp |
FPΣ - システムレジスタ設定

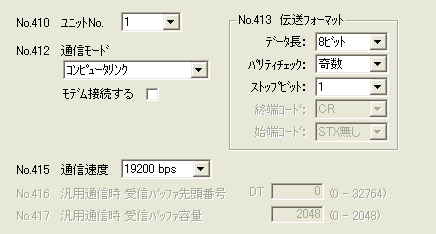

FPWIN GR - メニューバー「オプション」 - 「PLCシステムレジスタ設定」 - 「COM1設定」

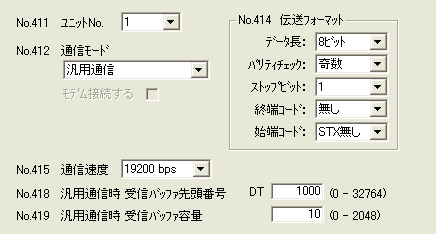

FPWIN GR - メニューバー「オプション」 - 「PLCシステムレジスタ設定」 - 「COM2設定」
FPΣ - コミュニケーションカセット（裏DipSW）
| SW1-1 | ・・・ | ON 終端局 |
|---|---|---|
| SW1-2 | ・・・ | OFF 19200bps |
KW8M - 通信設定
| ・局番 | 1 | |
|---|---|---|
| ・通信速度 | 19200bps | |
| ・通信フォーマット | データ長8ビット・パリティ奇数 |
シリアルプリンター - 通信設定
| ・局番 | 1 | |
|---|---|---|
| ・通信速度 | 19200bps | |
| ・通信フォーマット | データ長8ビット・パリティ奇数 |
参考）
シチズン・システムズ社ホームページURL
http://www.citizen-systems.co.jp/printer/tps/index.html
