2ワード以上のシフトレジスタ
解説・ラダープログラム
対象機種
PLC全機種(FP7を除く)

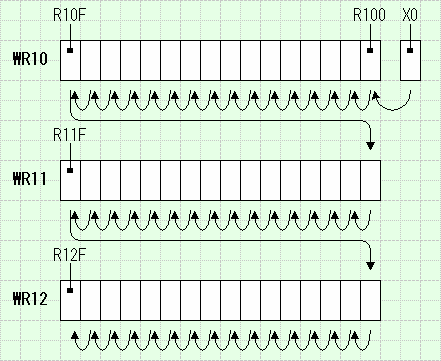

説明(a)
F119命令を使って48bitのシフトを行います。下記ラダープログラム(a)の例ではR100～R12Fまでをシフトします。

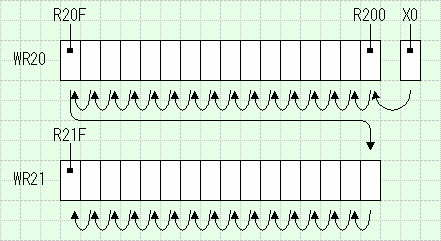

説明(b)
SR命令を2つ使い32bitのシフトを行います。下記ラダープログラム(b)の例ではR200～R21Fまでをシフトします。
