オートチューニング温度制御 基本プログラム
解説
対象機種
FP0、FPΣ、FP2、FP2SH、FP10SH
説明
電源投入と同時にオートチューニングが始まります。オートチューニングが終わると自動的に温度制御が始まります。このプログラムでは目標温度を50.0℃にしています。
| DT100 | ： | 制御モード |
|---|---|---|
| DT101 | ： | 設定値（SP） |
| DT102 | ： | 測定値（PV） |
| DT103 | ： | 出力値（MV） |
| DT104 | ： | 出力下限値 |
| DT105 | ： | 出力上限値 |
| DT106 | ： | 比例ゲイン（Kp） |
| DT107 | ： | 積分時間（Ti） |
| DT108 | ： | 微分時間（Td） |
| DT109 | ： | 制御周期（Ts） |
| DT110 | ： | オートチューニング進行状況 |
| DT111～DT129 | ： | PID演算用ワークエリア |
| Y100 | ： | PWM出力（リレーなどを介してヒーターをお繋ぎください。） |
|---|---|---|
| WX0 | ： | 熱電対入力（10℃で100、100℃で1000） |

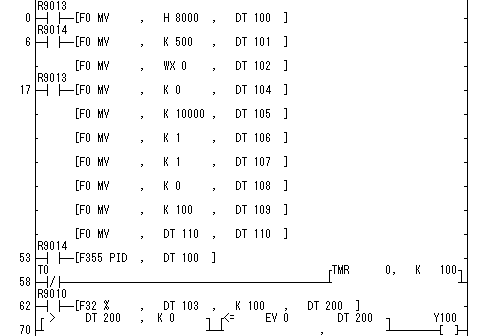

ラダープログラム
|
program_temp_001.fp |
2005/8
