FPΣサーミスタ入力→温度変換（4300k編）
解説
対象機種
FPΣ
概要

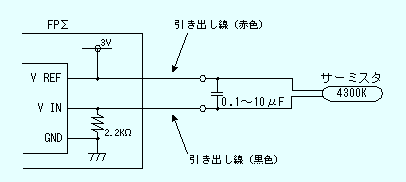

サーミスタ入力からのA/D変換値を温度に変換します。4300kタイプのサーミスタを使用した場合の事例です。
説明

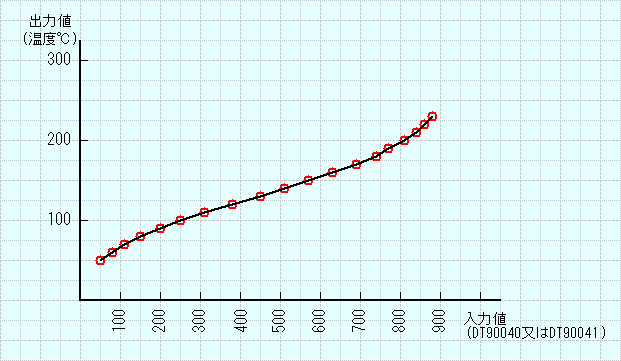

サーミスタ入力からのA/D変換値と温度の関係は、直線的な特性ではありませんので、四則演算だけでは温度の値を算出することができません。そこで、この事例では、F282（スケーリング）命令を使用し、温度の値を算出しています。10℃ごとに区切った19段階のデータテーブルを作成し、スケーリングを行っています。

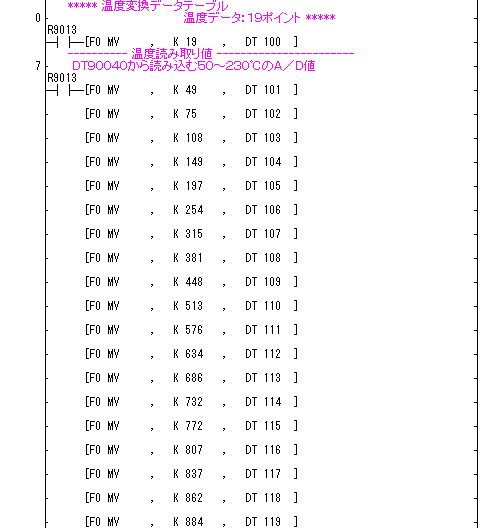

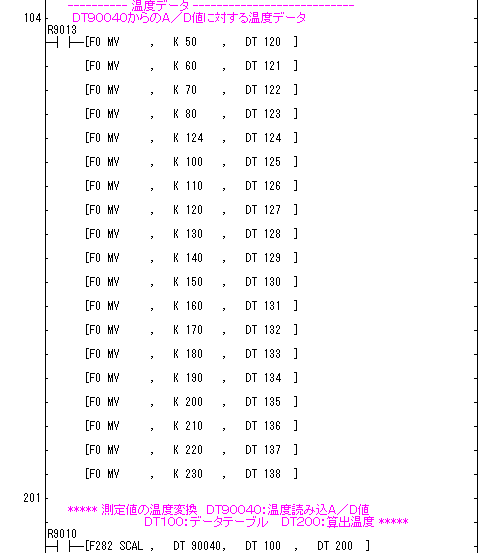

ラダープログラム
|
program_temp_004.fp |
2007/6
