FP0熱電対ユニットを使用したPID制御プログラム
解説
説明

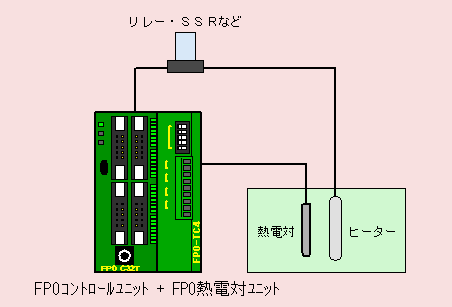

FP0熱電対ユニットを使用する場合のPID制御プログラムです。
CH0を使用した場合とCH1を使用した場合の2通りのプログラムを用意いたしました。
メモリ構成
| DT8 | ： | 測定温度 |
|---|---|---|
| DT10 | ： | 目標温度 |
| DT100 | ： | PID命令 制御モード |
| DT101 | ： | PID命令 設定値(SP) |
| DT102 | ： | PID命令 測定値(PV) |
| DT103 | ： | PID命令 出力値(MV) |
| DT104 | ： | PID命令 出力下限値 |
| DT105 | ： | PID命令 出力上限値 |
| DT106 | ： | PID命令 比例ゲイン(Kp) |
| DT107 | ： | PID命令 積分時間(Ti) |
| DT108 | ： | PID命令 微分時間(Td) |
| DT109 | ： | PID命令 制御周期(Ts) |
| DT110 | ： | PID命令 オートチューニング進行状況 |
| DT111～130 | ： | ＰＩＤ命令 ワークエリア |
| Y0 | ： | PWM出力（リレーなどを介してヒーターをお繋ぎください。） |
|---|---|---|
| WX2 | ： | 熱電対入力（-10℃で-100、10℃で100、100℃で1000） |
ラダープログラム

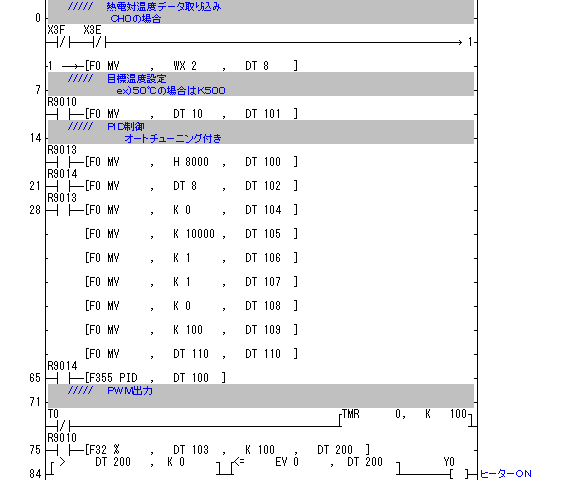

CH0の熱電対を使用した場合
|
program_temp_006_ch0.fp |

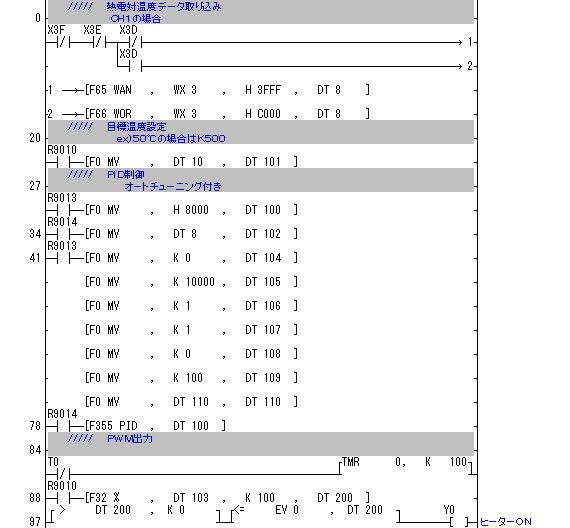

CH1の熱電対を使用した場合
|
program_temp_006_ch1.fp |
2012/1
