FP-X0 サーミスタ入力→温度変換(3450K編)

FP-X0

B定数3450Kのサーミスタを使用した場合の温度計測です。

スケーリング命令を使用し、DT90044のデジタル値を温度データに変換しています。

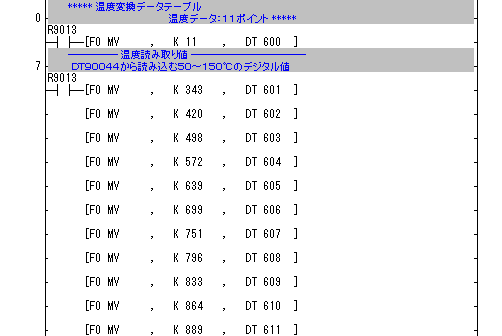

サーミスタ　温度－抵抗値特性表により50～150℃の10℃間隔でのサーミスタ抵抗値を求め、下記の式に当てはめることにより、それぞれの温度に対するデジタル値を算出しています。

デジタル値＝（１０２４×２．２）／（サーミスタ抵抗値（ＫΩ）＋２．２）－１

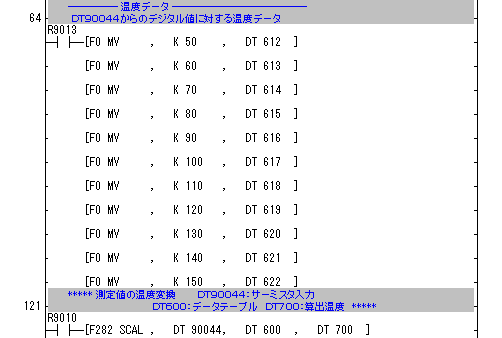

そして、デジタル値と温度の関係を、データテーブルに組み込み、スケーリング命令の実行により温度を算出します。

スケーリング命令(F282)のS1にデジタル値を入力することで、S2を先頭とするデータテーブルを元に、温度がDに出力されます。

[Ｆ２８２　ＳＣＡＬ、　Ｓ１、　Ｓ２、　Ｄ]
