F356命令(EZPID)を使用した温度制御プログラム
解説
対象機種
FP0R、FPΣ(32Kタイプ)、FP-X(V1.2以降)
説明
FP0熱電対ユニットを使用する場合のPID制御プログラムです。
CH0を使用した場合とCH1を使用した場合の2通りのプログラムを用意致しました。
メモリ構成
| WR10 | ： | コントロールデータ(参考資料参照) |
|---|---|---|
| DT6 | ： | 現在温度 |
| DT10～13 | ： | 目標温度など(参考資料参照) |
| DT100～129 | ： | 演算用ワークエリア(参考資料参照) |
ラダープログラム

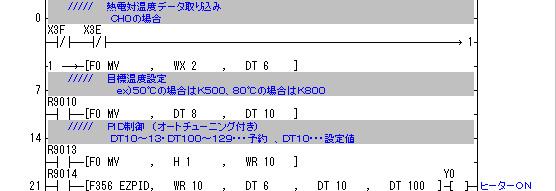

FP0－TC4のCH0を使用する場合(機種：FP0R・FPΣ)
|
program_temp_010_fp0r_ch0.fp |

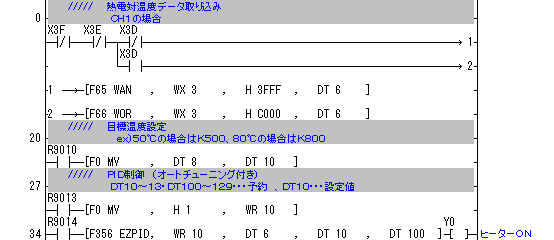

FP0－TC4のCH1を使用する場合(機種：FP0R・FPΣ)
|
program_temp_010_fp0r_ch1.fp |

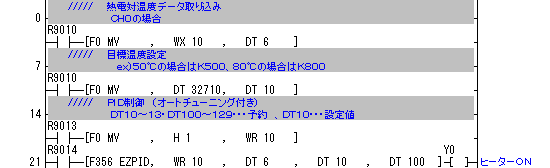

FP-X熱電対カセットをカセット取付け部1に装着しCH0を使用する場合(機種：FP-X)
|
program_temp_010_fpx_ch0.fp |

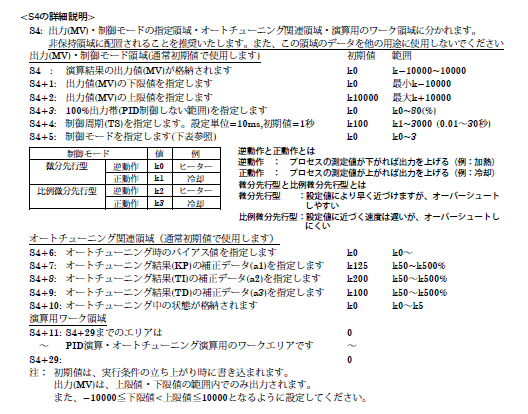

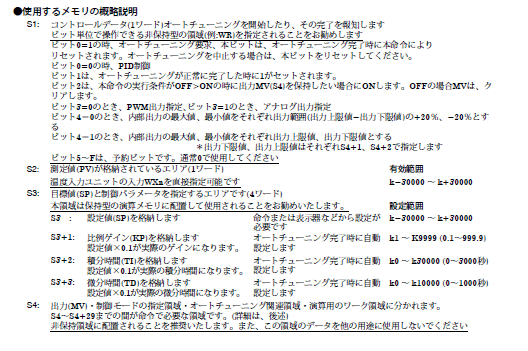

参考資料
2012/3
