FP0R-AD8 サーミスタ(3390K)入力→温度変換 12bit版
解説
対象機種
概要
説明
FP0R-AD8の12bit(従来品互換モード)を使った、サーミスタの温度変換プログラムです。
FP0-A80を使用する際も、このプログラムをそのままご利用頂けます。
- この事例では、サーミスタの3390Kタイプを使用しています。
- この事例では、ch0とch1を使用しています。
- 温度測定範囲は-30～100℃です。
| 温度(℃) |
抵抗値(KΩ) |
デジタル値 |
| -30 |
25.2300 |
628 |
| -20 |
15.2100 |
944 |
| -10 |
9.4140 |
1322 |
| 0 |
6.000 |
1757 |
| 10 |
3.934 |
2177 |
| 20 |
2.637 |
2562 |
| 30 |
1.812 |
2887 |
| 40 |
1.266 |
3151 |
| 50 |
0.9042 |
3355 |
| 60 |
0.6577 |
3509 |
| 70 |
0.4876 |
3624 |
| 80 |
0.3657 |
3711 |
| 90 |
0.2789 |
3776 |
| 100 |
0.2158 |
3824 |
参考 (0-5Vレンジ使用時のA/D変換値)
ページトップへ戻る

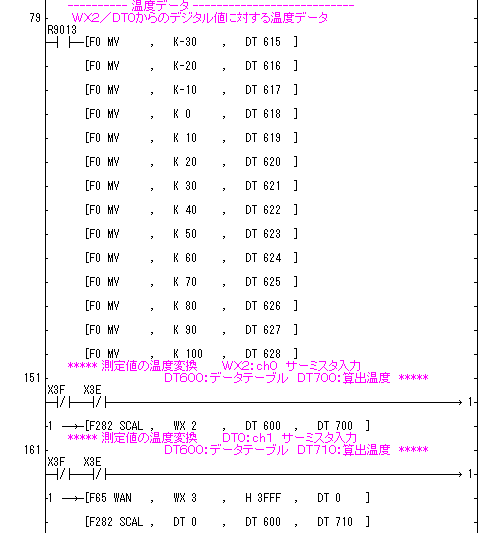

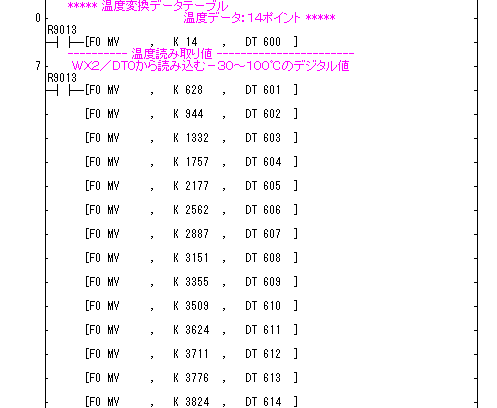

ラダープログラム
|
|
program_temp_011.fp
|
設定
| DipSW1・2 |
： |
OFF(0-5Vレンジ) |
| DipSW3・4 |
： |
OFF(2ch、ch0&ch1) |

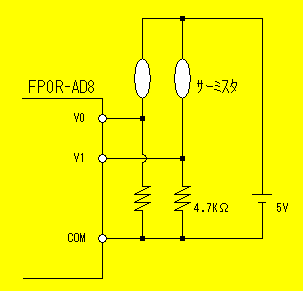

配線図
