> 温度制御 No.12 FP0R-AD8 サーミスタ(3390K)入力→温度変換 14bit版
FP0R-AD8 サーミスタ(3390K)入力→温度変換 14bit版
解説
対象機種
FP0R-AD8
概要
サーミスタを接続し、温度を測定します。
説明
FP0R-AD8の14bitモードを使った、サーミスタの温度変換プログラムです。
- この事例では、サーミスタの3390Kタイプを使用しています。
- この事例では、ch0とch1を使用しています。
- 温度測定範囲は-30～100℃です。
|
| 温度(℃) | 抵抗値(KΩ) | デジタル値 |
|---|---|---|
| -30 | 25.2300 | 2512 |
| -20 | 15.2100 | 3776 |
| -10 | 9.4140 | 5328 |
| 0 | 6.000 | 7028 |
| 10 | 3.934 | 8708 |
| 20 | 2.637 | 10248 |
| 30 | 1.812 | 11548 |
| 40 | 1.266 | 12604 |
| 50 | 0.9042 | 13420 |
| 60 | 0.6577 | 14036 |
| 70 | 0.4876 | 14496 |
| 80 | 0.3657 | 14844 |
| 90 | 0.2789 | 15104 |
| 100 | 0.2158 | 15296 |
参考 (0-5Vレンジ使用時のA/D変換値)
| 0V | ： | 0 |
|---|---|---|
| 5V | ： | 16000 |

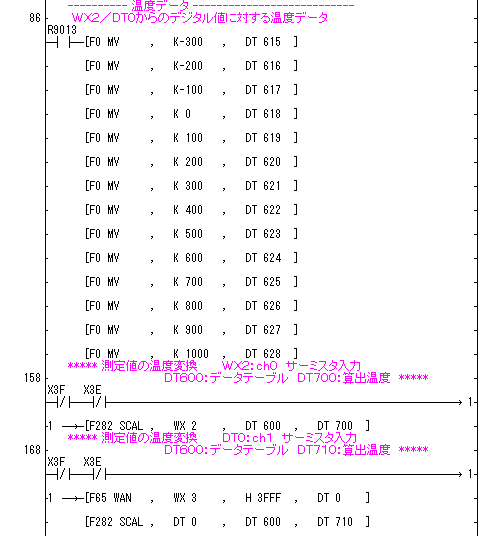

ラダープログラム
|
program_temp_012.fp |
設定
| DipSW1・2 | ： | ON(14ビットモード) |
|---|---|---|
| DipSW3・4 | ： | OFF(2ch、ch0&ch1) |

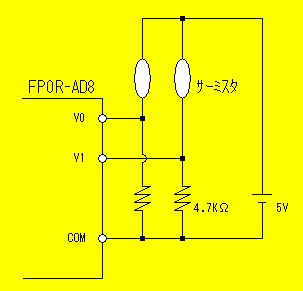

配線図
|
