FP0R-AD8 サーミスタ(3450K)入力→温度変換 14bit版
解説
対象機種
FP0R-AD8
概要
サーミスタを接続し、温度を測定します。
説明
FP0R-AD8の14bitモードを使った、サーミスタの温度変換プログラムです。
- この事例では、サーミスタの3450Kタイプを使用しています。
- この事例では、ch0とch1を使用しています。
- 温度測定範囲は50～150℃です。
|
| 温度(℃) | 抵抗値(KΩ) | デジタル値 |
|---|---|---|
| 50 | 4.356 | 8304 |
| 60 | 3.147 | 9583 |
| 70 | 2.317 | 10717 |
| 80 | 1.734 | 11688 |
| 90 | 1.318 | 12496 |
| 100 | 1.017 | 13154 |
| 110 | 0.794 | 13678 |
| 120 | 0.628 | 14114 |
| 130 | 0.502 | 14456 |
| 140 | 0.405 | 14731 |
| 150 | 0.331 | 14947 |
参考 (0-5Vレンジ使用時のA/D変換値)
| 0V | ： | 0 |
|---|---|---|
| 5V | ： | 16000 |

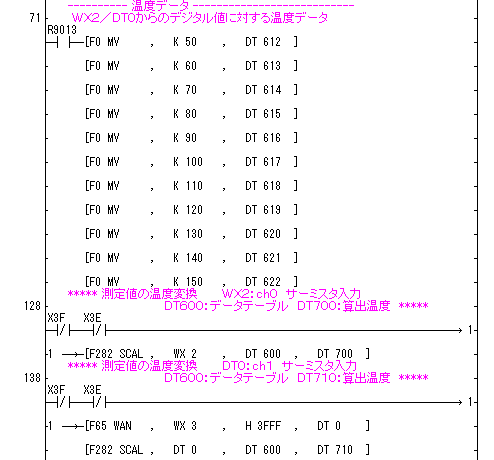

ラダープログラム
|
program_temp_014.fp |
設定
| DipSW1・2 | ： | ON(14ビットモード) |
|---|---|---|
| DipSW3・4 | ： | OFF(2ch、ch0&ch1) |

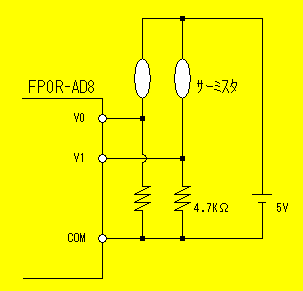

配線図
|
