FP0R-AD8 サーミスタ(4300K)入力→温度変換 14bit版
解説
対象機種
FP0R-AD8
概要
サーミスタを接続し、温度を測定します。
説明
FP0R-AD8の14bitモードを使った、サーミスタの温度変換プログラムです。
- この事例では、サーミスタの4300Kタイプを使用しています。
- この事例では、ch0とch1を使用しています。
- 温度測定範囲は100～200℃です。
|
| 温度(℃) | 抵抗値(KΩ) | デジタル値 |
|---|---|---|
| 100 | 6.281 | 6848 |
| 110 | 4.649 | 8044 |
| 120 | 3.495 | 9176 |
| 130 | 2.664 | 10212 |
| 140 | 2.056 | 11131 |
| 150 | 1.610 | 11918 |
| 160 | 1.273 | 12590 |
| 170 | 1.017 | 13154 |
| 180 | 0.824 | 13613 |
| 190 | 0.669 | 14006 |
| 200 | 0.550 | 14324 |
参考 (0-5Vレンジ使用時のA/D変換値)
| 0V | ： | 0 |
|---|---|---|
| 5V | ： | 16000 |

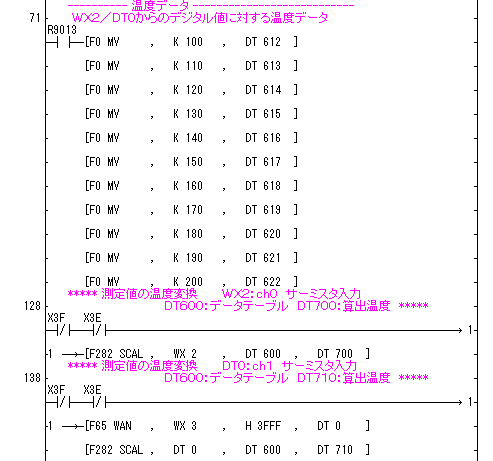

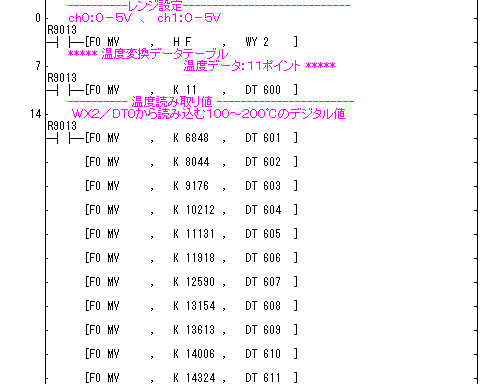

ラダープログラム
|
program_temp_016.fp |
設定
| DipSW1・2 | ： | ON(14ビットモード) |
|---|---|---|
| DipSW3・4 | ： | OFF(2ch、ch0&ch1) |

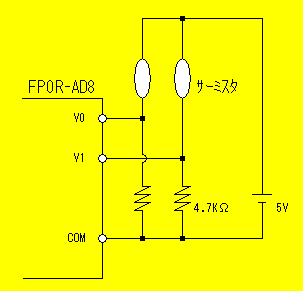

配線図
|
