タイマー命令 前回の経過値を継続する(その2)
解説
対象機種
FPシリーズ(FP7を除く)
説明
(その1)ではタイマーの起動条件が切れても必ず経過値を覚えていますが、このプログラムでは経過値を覚える場合と覚えない場合の両方に対応しています。
R20：タイマー1の条件
R10：タイマー1の一時停止
R20のOFFでタイマー1の条件が切れる場合は経過値を覚えませんが、R10のONでタイマー1の条件が切れる場合は経過値を覚えます。

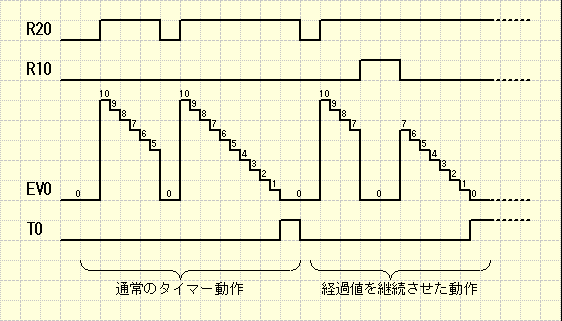

タイムチャート

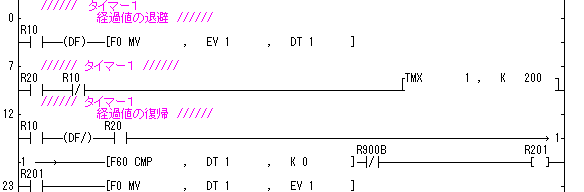

ラダープログラム
|
program_time_005.fp |
2005/5
