2つの割込みとリングカウンタを使用した時間の測定

FP0R/ FPΣ/ FP-X

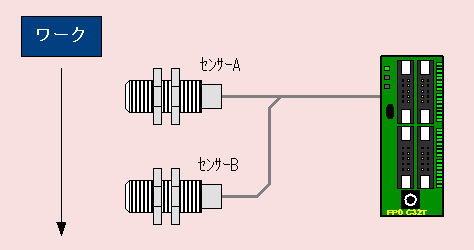

センサーA(X0)がONしてからセンサーB(X1)がONするまでの時間を10.67μSec単位(注1)で計測します。

注1) 機種により時間単位が異なります。

FP0R：10.67μSec
FP-X：10.24μSec
FPΣ：10.24μSec

注2) 計測間隔は最大650mSecです。

割込み機能と特殊データレジスタのリングカウンタを応用した、2点間(センサA ON～センサB ON)の時間の計測です。

DT90020は10.67μSecに+1される1ワードのリングカウンタです。

2つの時点でのリングカウンタ値の差に10.67μSecを掛けることで、時間を算出します。

(この事例では、整数演算を使用し、"10.67"の代わりに"K1067"を掛けています。

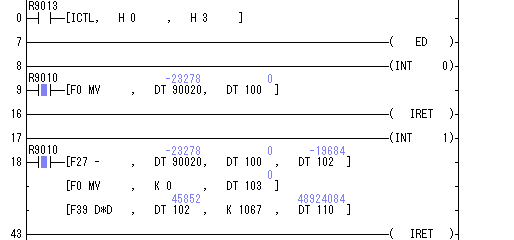

下記のプログラムの例では、演算結果のDT110の内容は"48924084"ですが、
時間は489340.84μSec(489.34084mSec)になります。)

DT90020　リングカウンタの単位

FP0R … 10.67μSec
FP-X … 10.24μSec
FPΣ … 10.24μSec
