FPシリーズとPV230のパラレルハンドシェーク
解説
対象機種
FPシリーズ(FP7を除く)、PV230
概要
PLCとPV230のハンドシェークプログラムです。
解説
コマンド読出し形式="パラレル入力"の場合のハンドシェークを行います。

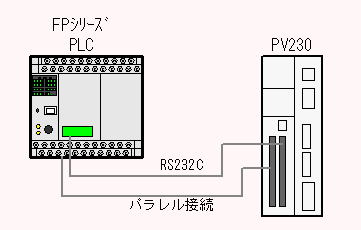

システム構成図
|

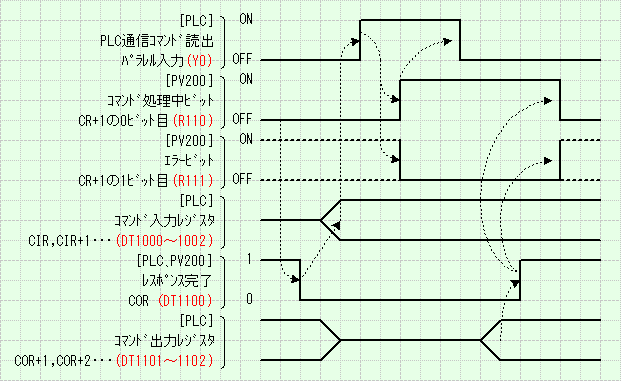

動作説明図
|

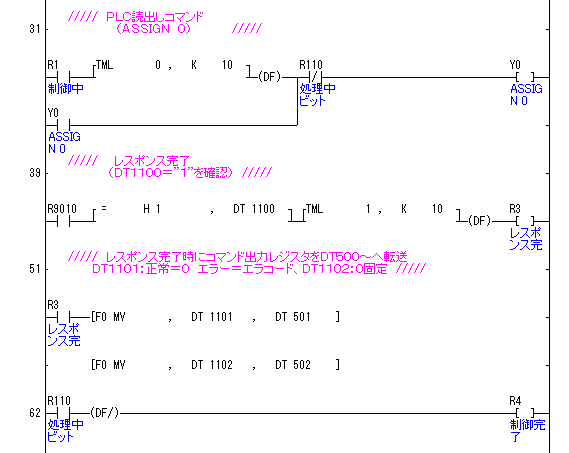

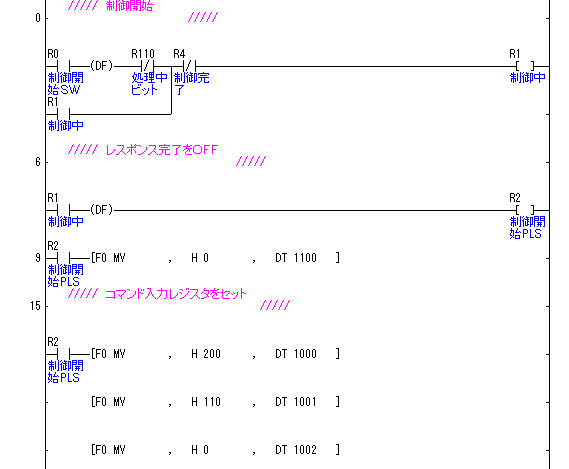

ラダープログラム
|
program_vision2_001.fp |

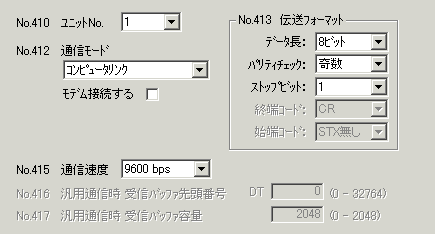

FPWIN GR - システムレジスタ設定
|
PV230設定

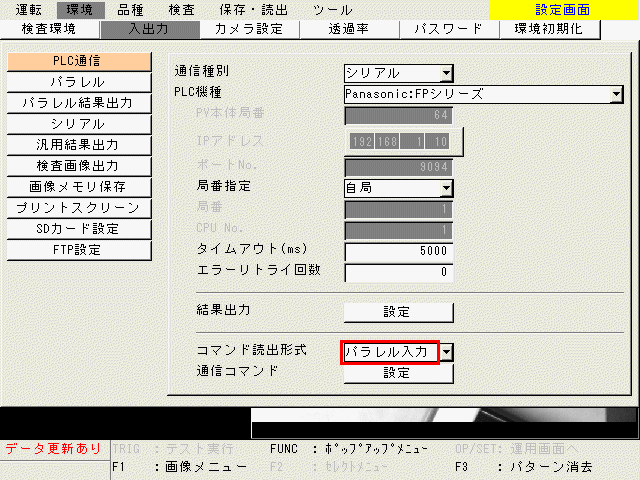

結果出力と通信コマンドの設定

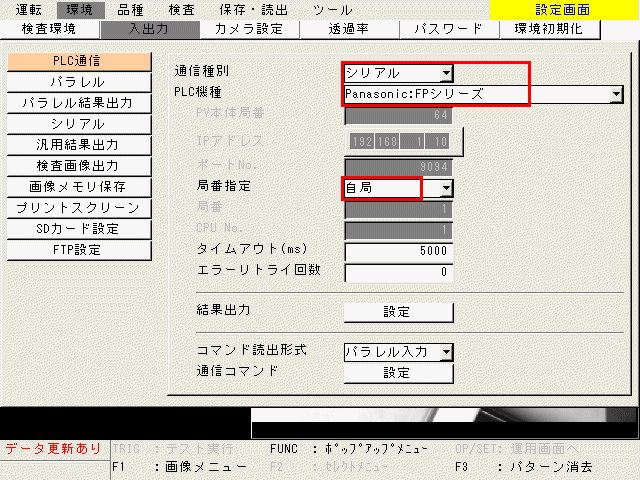

設定画面→「環境」→「入出力」→「PLC通信」
- 通信種別…シリアル
- PLC機種…Panasonic FPシリーズ
- 局番指定…自局
|
↓ ↓ ↓

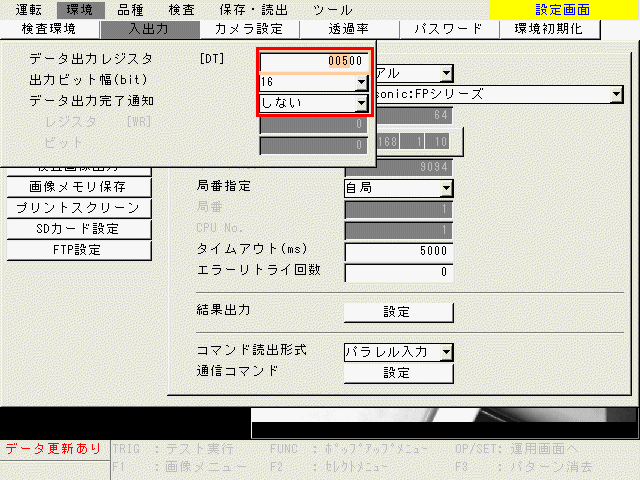

(結果出力「設定」をクリック)
- データ出力レジスタ(DT)…500
- 出力ビット幅…16
- データ出力完了通知…しない
|
(抜ける)
↓ ↓ ↓
- コマンド読出形式…パラレル入力
|

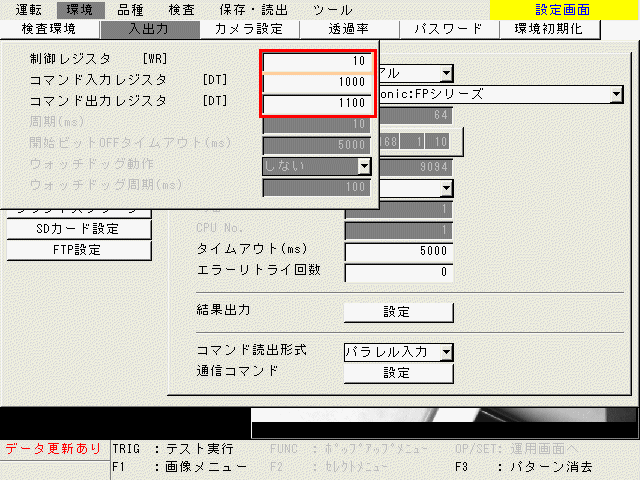

（通信コマンド 「設定」をクリック）
↓ ↓ ↓
- 制御レジスタ(WR)…10
- コマンド入力レジスタ(DT)…1000
- コマンド出力レジスタ(DT)…1100
|
(抜ける)
通信条件の設定

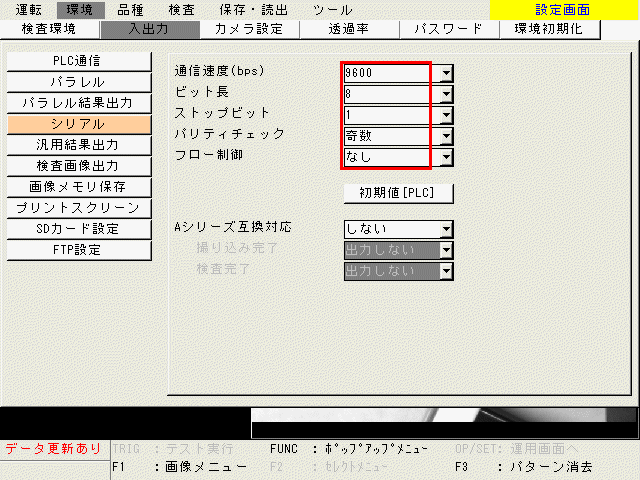

設定画面→「環境」→「入出力」→「シリアル」
- 通信速度…9600
- ビット長…8ビット
- ストップビット…1ビット
- パリティ…奇数
- フロー制御…しない
|

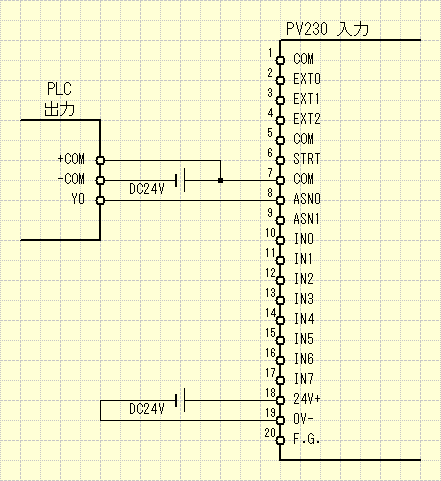

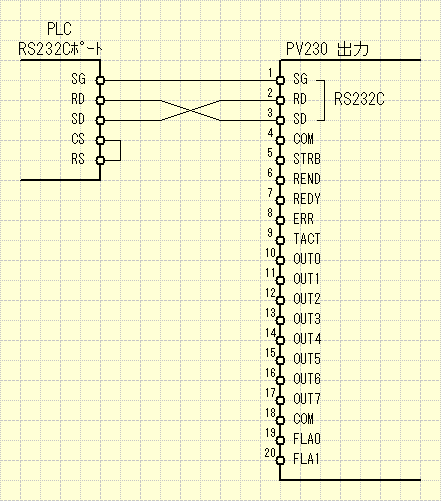

結線例
|
|
