FP0-PD60 通信プログラム2
解説
概要
2Dコード読取りセンサーPD60からのコードデータを受信するサンプルプログラムです。

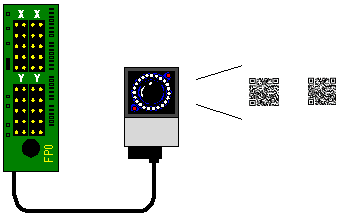

構成図
|
説明
FP0からPD60へ読み取り実行コマンド"%S"を送信します。
その後、PD60から送信されるデータを受信し、品種を判別します。
- データが"ABCD"の場合、R103が1スキャンONします。
- データは"1234"の場合、R104が1スキャンONします。
|

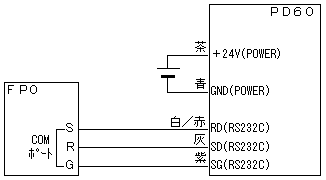

結線図
|

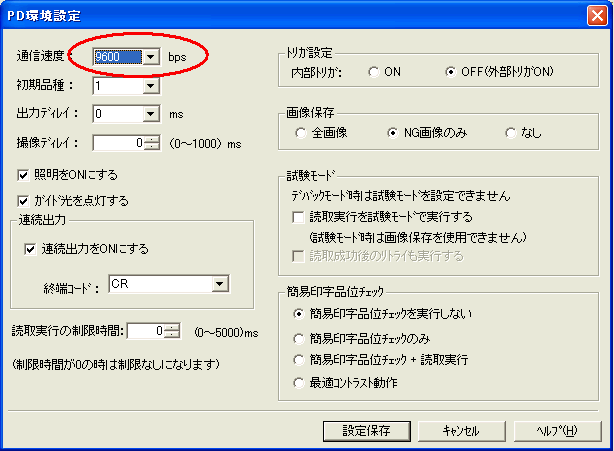

PD60設定
PDTOOL - メニューバー「設定（S）」 -「 PD環境設定（L）」
|
【ポイント】
PD60の通信速度以外の通信設定は下記で固定です。
- データ長 8bit
- パリティ 無し
- ストップ 1bit

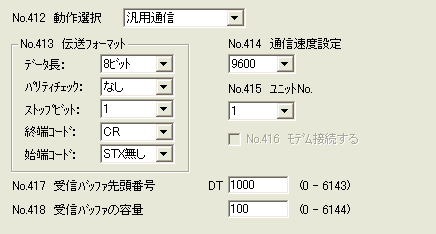

FP0設定
FPWIN GR - オプション - 「PLCシステムレジスタ設定」 - 「COMポート設定」
|

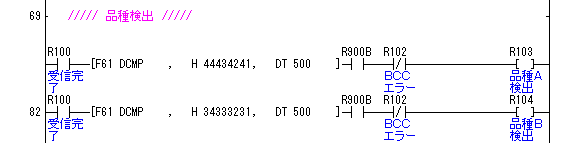

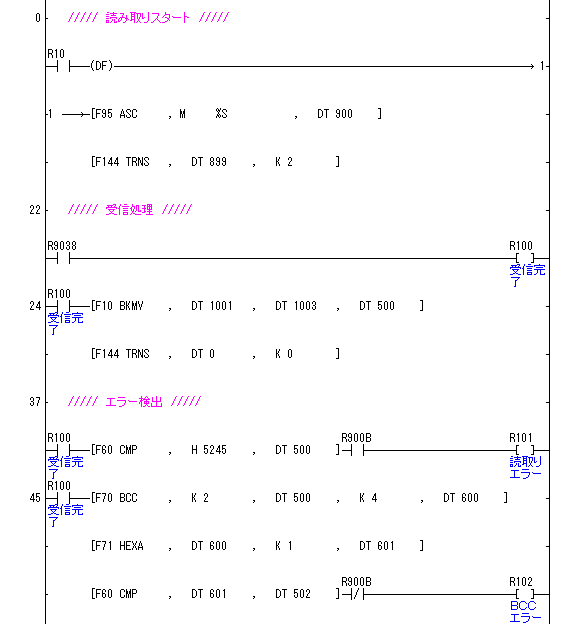

FP0 ラダープログラム
|
2Dコード
|
|
2008年11月10日
