FP7-PD60 通信プログラム1
解説
概要
2Dコード読取りセンサーPD60からのコードデータを受信するサンプルプログラムです。
説明
PD60から送信されるデータを受信し、品種を判別します。
- データが"ABCD"の場合、R103が1スキャンONします。
- データが"1234"の場合、R104が1スキャンONします。
| X2 | … | COM0 受信完了 |
|---|---|---|
| SRB | … | 比較フラグ ＝ |

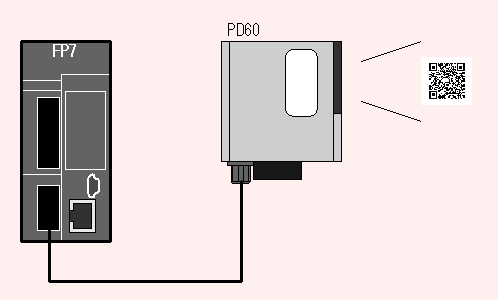

システム構成図
|

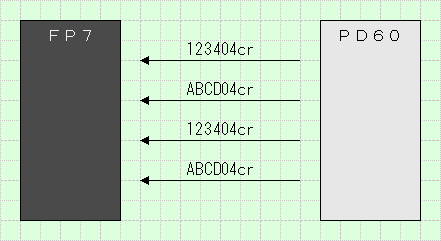

動作説明図
|

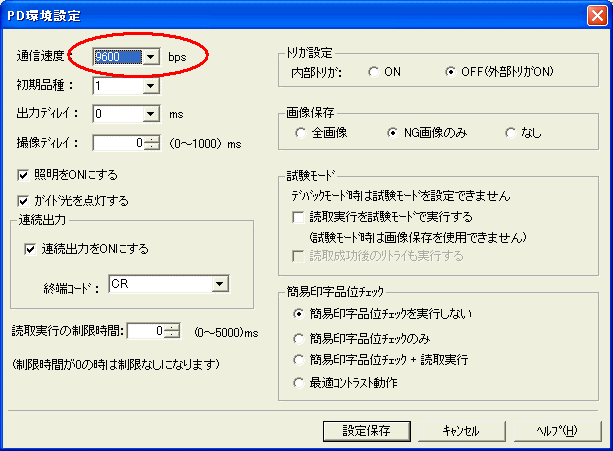

PDツール設定
|
【ポイント】
PD60の通信速度以外の通信設定は下記で固定です。
- データ長 8bit
- パリティ 無し
- ストップ 1bit

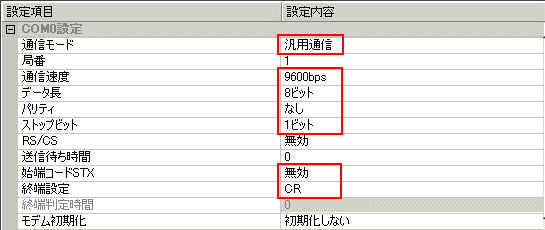

FP7コンフィグレーション
|

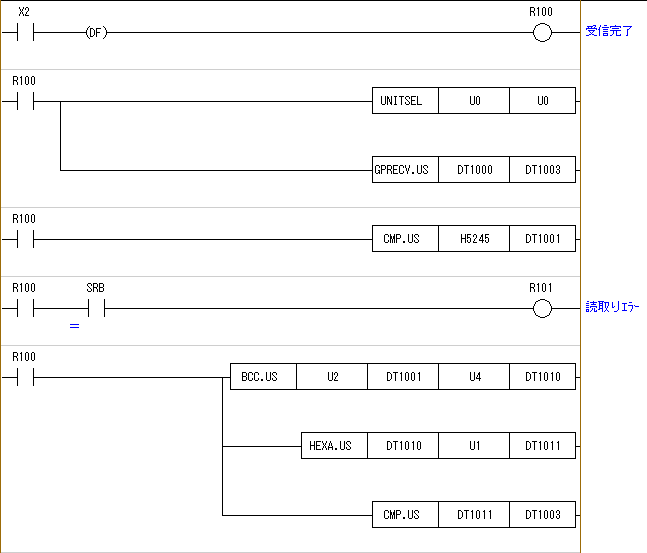

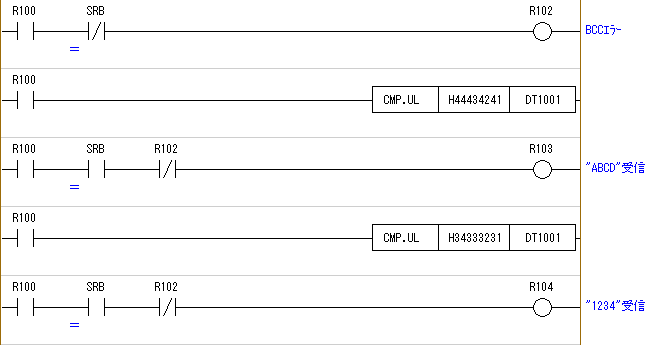

ラダープログラム
|
|
program_vision_003.fpx |
