KS1を使用しFPWIN GRとFPΣをLANで接続した場合の設定例
説明
概要
FP0やFPΣには、Ethernetの通信ができるユニットがありませんが、KS1を組み合わせることで、安価にPLCをEthernetに加入させることができます。
これにより、LAN回線を利用し、離れた場所からプログラミングが可能となります。

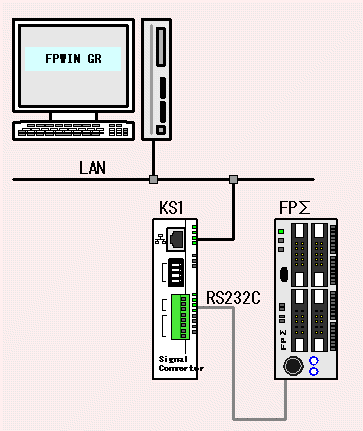

構成図
結線

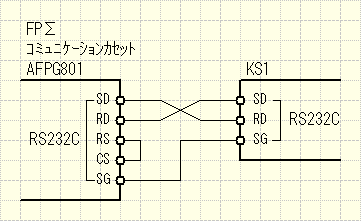

FPΣ - KS1 結線図
設定
パソコン

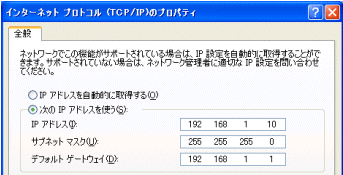

「コントロールパネル」ー「ネットワーク接続」ー「ローカルエリア接続」のプロパティー「インターネットプロトコル（TCP/IP）」のプロパティ
FPWIN GR

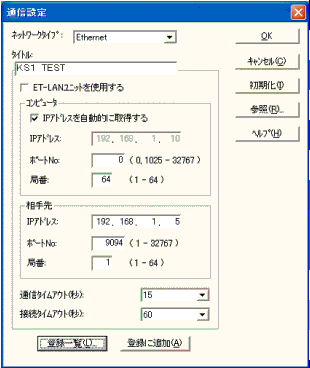

「通信設定」
Configurator WD

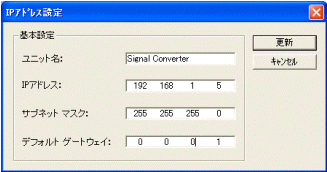

「IPアドレスの設定」

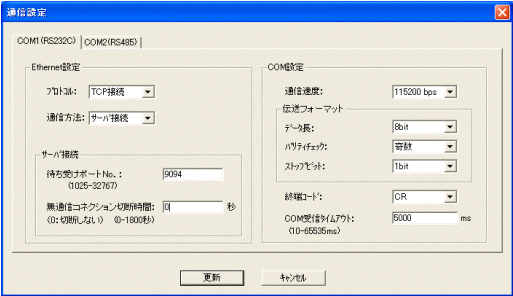

「通信設定」
FPΣ

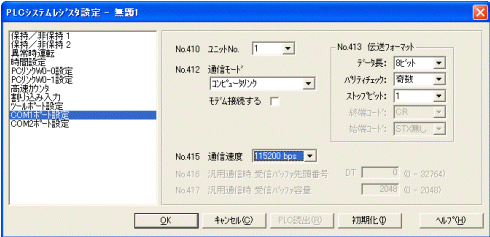

FPWIN GR「システムレジスタ設定」ー「COM1設定」
