KS1とKR10を使用したKW4M電力監視の設定例
説明
概要
KS1、KR10を使用したKW4Mの遠隔監視です。

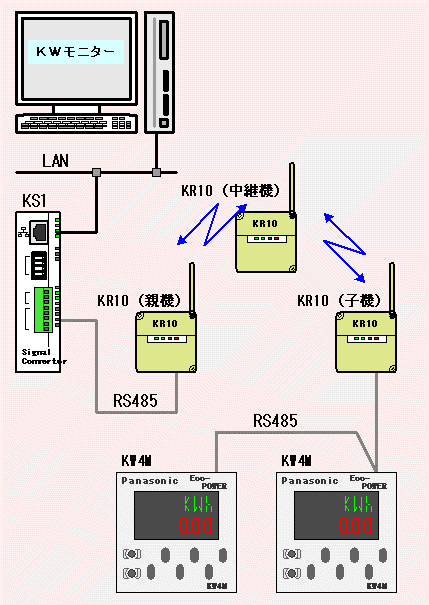

システム構成図
結線

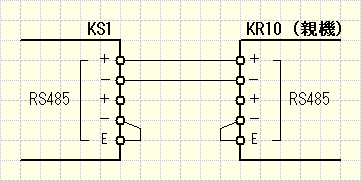

KS1-KR10（親機）結線図

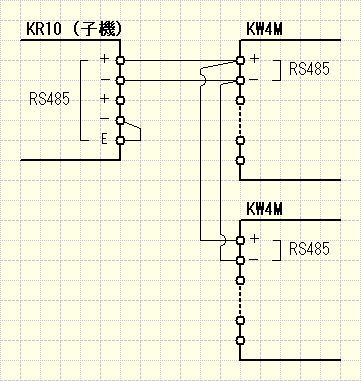

KR10（子機）- KW4M 結線図
設定
パソコンIPアドレスの確認

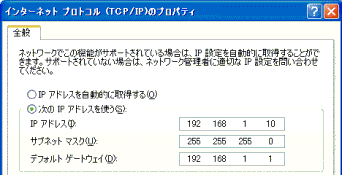

コントロールパネル「ネットワーク接続」ー「ローカルエリア接続」ー右クリックの「プロパティ」ー「インターネットプロトコル」のプロパティ
KS1の設定

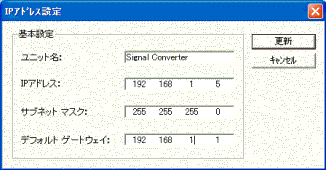

ConfiguratorWD「IPアドレス設定」

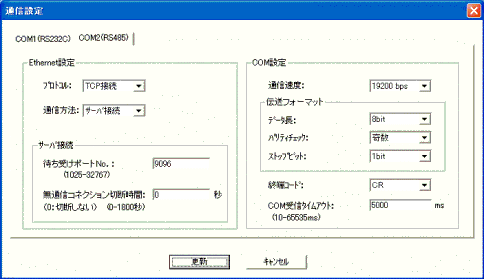

ConfiguratorWD「通信設定」－COM2（RS485）
KS1 DipSW設定（通信設定スイッチ1）
| ※ | SW4をOFFに設定することで、通信設定はソフトウェアによる設定が有効 |
|---|
KR10の設定

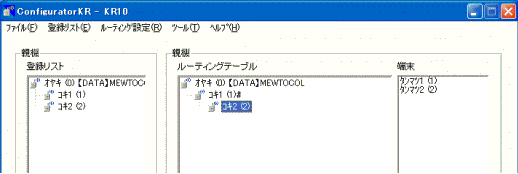

ConfiguratorKR「ルーティング設定」
DipSW（3台とも共通）
KW4Mの設定
| 局番 | ： | 1 |
|---|---|---|
| 通信速度 | ： | 19200bps |
| 通信フォーマット | ： | データ長8ビット・パリティ奇数 |
KWモニターの設定

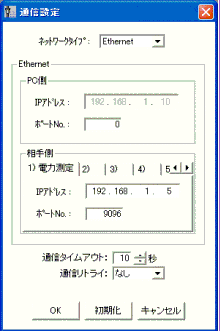

KWモニター「通信設定」
KWモニター「接続局番設定」

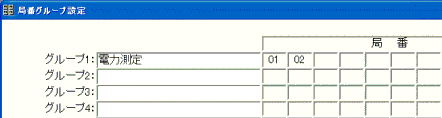

局番グループ設定

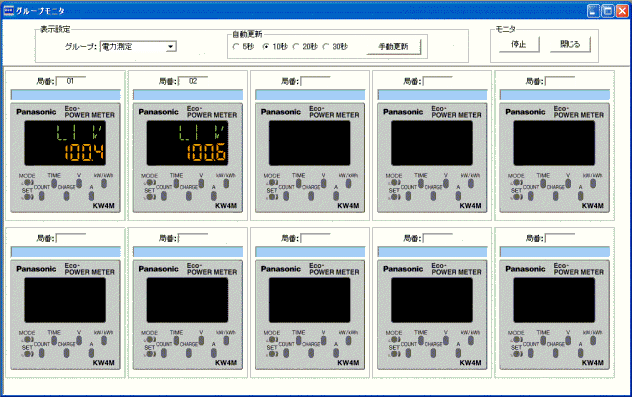

KWモニター「グループモニタ」
参考資料

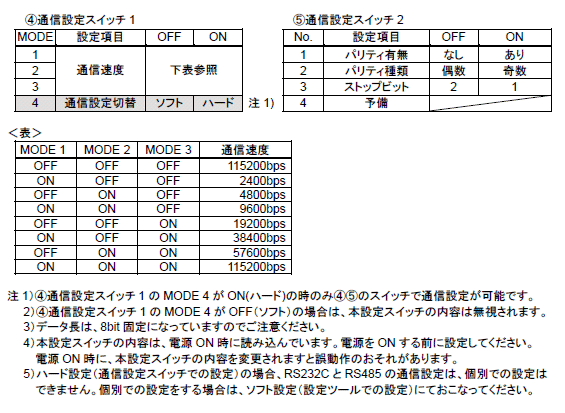

KS1 DipSWの内容

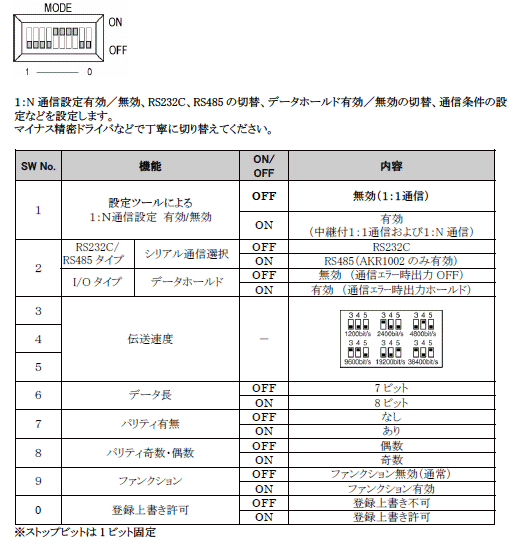

KR10 DipSWの内容
