WebServerIIとKS1を使用し、コンピュータリンク通信を行う場合の設定例
説明
概要
WebServerIIとKS1を使用し、PLCどうしのコンピュータリンク通信を行う場合の設定例です。
この事例では、PLCに2台のFPΣを使用しています。

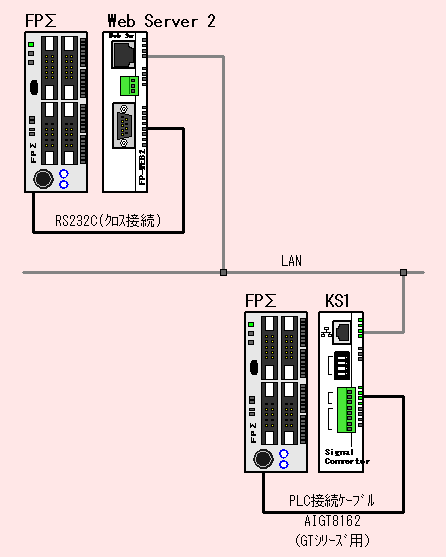

システム構成例
結線例

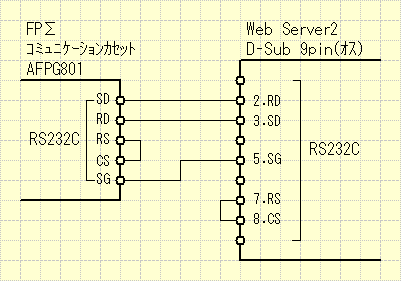

FPΣーWebServerII

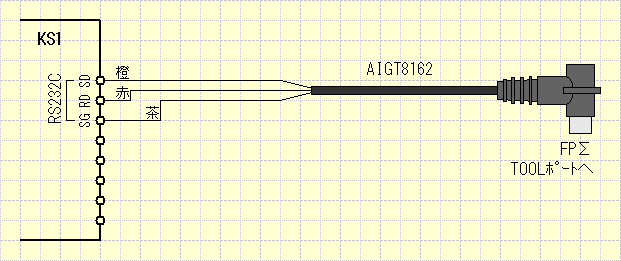

FPΣーKS1

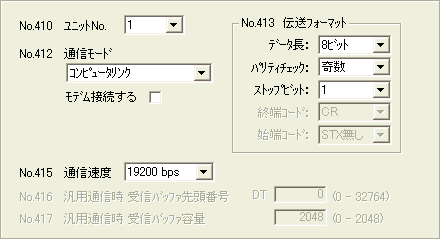

親側FPΣ
「システムレジスタ設定」ー「COM1ポート設定」

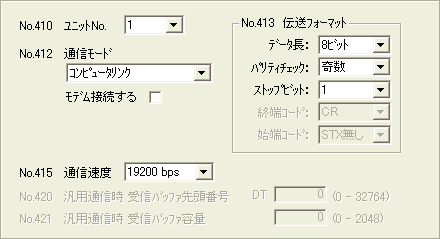

子側FPΣ
「システムレジスタ設定」ー「TOOLポート設定」

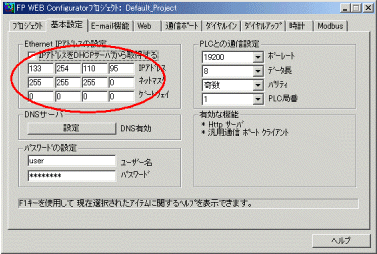

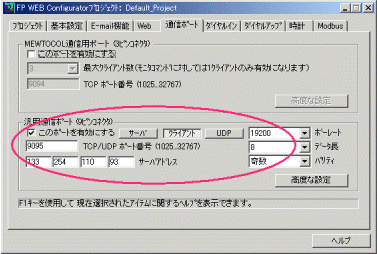

Web ServerIIの設定例

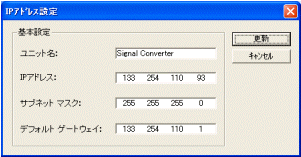

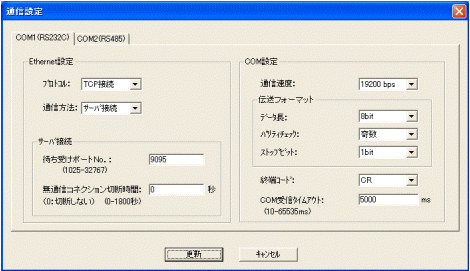

KS1の設定例
KS1のDipSW
| 1 | ・・・ | ON |
|---|---|---|
| 2 | ・・・ | ON |
| 3 | ・・・ | ON |
| 4 | ・・・ | OFF（ソフトウェアによる設定） |
