FPWIN GR --- KS1 + FPΣ　異なるネットワーク間で接続する場合の設定例

同じ会社内の異なるネットワーク間のKS1＋FPΣのプログラミングなどを行う場合の設定例です。
ルーターを通じ、別のネットワーク内のPLCへ接続する場合、殆どのケースでは特別な設定は不要です。
（もし、接続できない場合は、接続したい双方のIPアドレスとポートNo.をネットワーク管理者に示した上、ご相談ください。）

「コントロールパネル」－「ネットワーク接続」をダブルクリック
「ローカルエリア接続」を右クリックし「プロパティ」をクリック

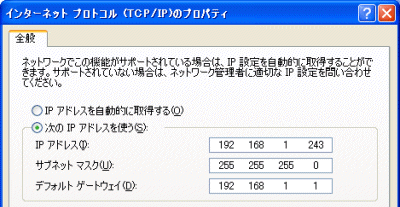

「インターネットプロトコル（ＴＣＰ／ＩＰ）」をクリックし「プロパティ」ボタンをクリック

【ポイント】
パソコンのIPアドレスは192.168.1.243であり、192.168.1.xのネットワーク内に存在します。

メニューバー「オプション（Ｏ）」－「通信設定」

【ポイント】
「相手先」の項目にはKS1のIPアドレスとポートNo.を登録します。
また、「ET-LANユニットを使用する」のチェックは必ず外してください。

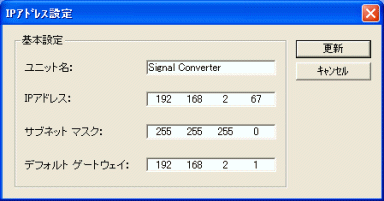

IPアドレス設定

ConfiguratorWD－「IPアドレス設定」

【ポイント】
KS1のIPアドレスは192.168.2.67であり、パソコンとは別の192.168.2.xというネットワーク内に存在します。

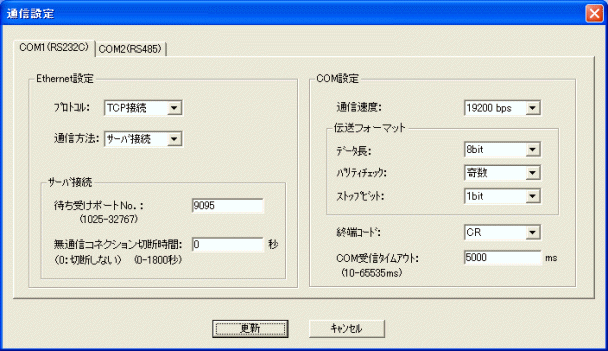

通信設定

ConfiguratorWD－「通信設定」

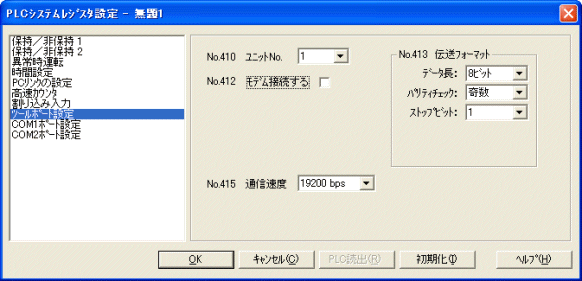

ツールポート設定

メニューバー「オプション（Ｏ）」－「PLCシステムレジスタ設定」－「ツールポート設定」

【注意】
使用するポートにより、設定箇所が変わります。

例）

COM1ポート	・・・	「COM1ﾎﾟｰﾄ設定」
COM2ポート	・・・	「COM2ﾎﾟｰﾄ設定」
