> 組み合わせ No.6 KS1を使用したKW4M電力監視の設定例 パソコン(KWモニター)→KS1→KW4M×2台
KS1を使用したKW4M電力監視の設定例 パソコン(KWモニター)→KS1→KW4M×2台
解説

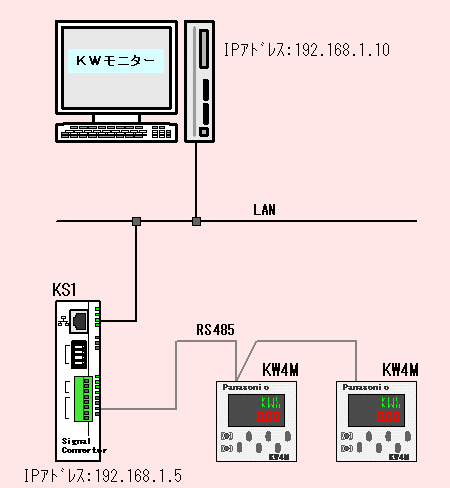

システム構成図

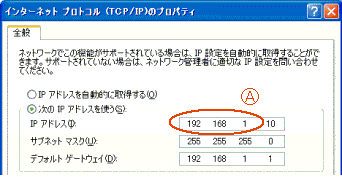

パソコンIPアドレスの確認
コントロールパネル「ネットワーク接続」-「ローカルエリア接続」-右クリックの「プロパティ」-「インターネットプロトコル」のプロパティ
設定
KS1の設定

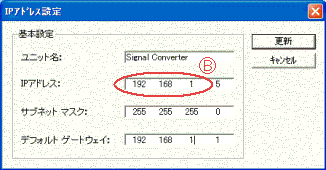

ConfiguratorWD「IPアドレス設定」
【ポイント】
同じネットワーク内でご使用の場合は、前項のA部と、B部が同じである必要があります。

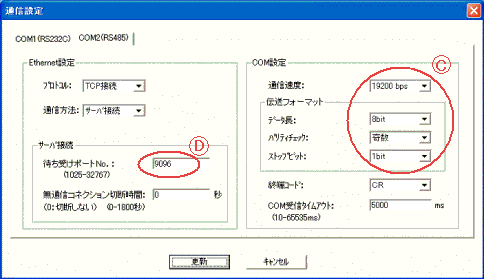

ConfiguratorWD「通信設定」-COM2(RS485)TAB
【ポイント】
C部はKW4Mの設定と同じである必要があります。
KS1 DipSW設定(通信設定スイッチ1)
SW4をOFFに設定することで、通信設定はソフトウェアによる設定が有効
KW4Mの設定
| ・局番 | 1 | |
|---|---|---|
| ・通信速度 | 19200bps | |
| ・通信フォーマット | データ長8ビット・パリティ奇数 |
KWモニターの設定

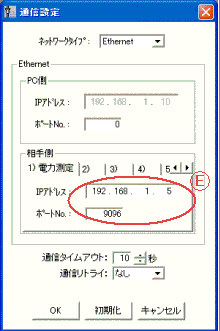

KWモニター「通信設定」
【ポイント】
E部は前項のB部とD部が同じである必要があります。
KWモニター「接続局番設定」

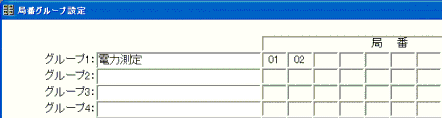

KWモニター「局番グループ設定」

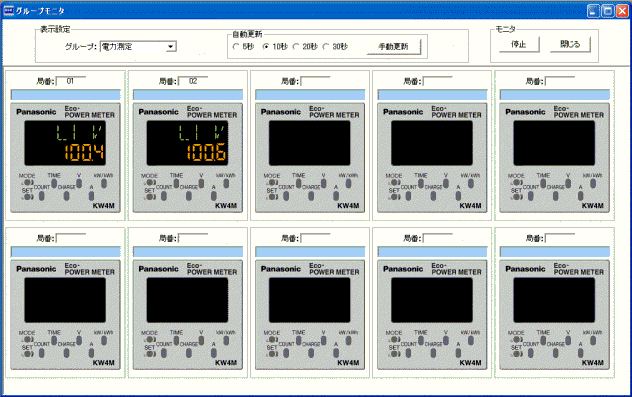

KWモニター「グループモニタ」
結線図
参考資料

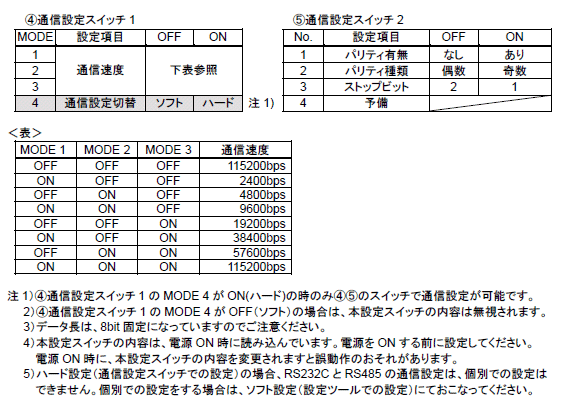

KS1 DipSWの内容
