GTWIN & GT01、KS1を使用したEthernet画面転送

解説

概要

LANポートの無いタイプのGTシリーズでも、KS1を使用することで、LAN経由で画面のメンテナンス（転送）が可能です。

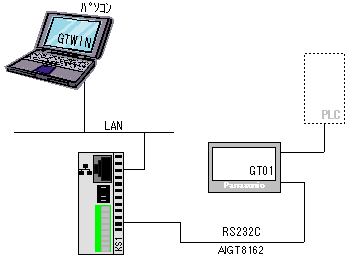

構成図

構成図

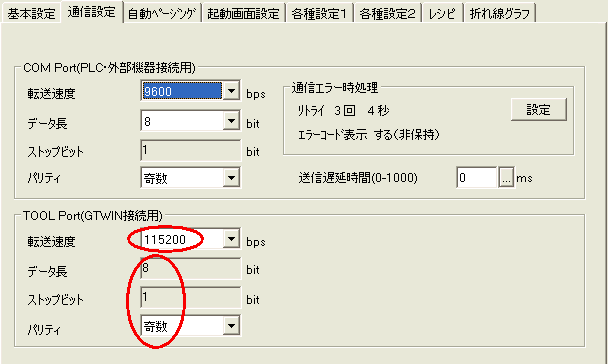

GT01設定の確認

GTWIN　－　メニュー「ファイル」－「環境設定」－「本体環境設定」

GT01設定

本体環境設定を一度読み出し、TOOLPortの設定を確認する
（この設定を後でKS1のCOM設定に反映させます。）

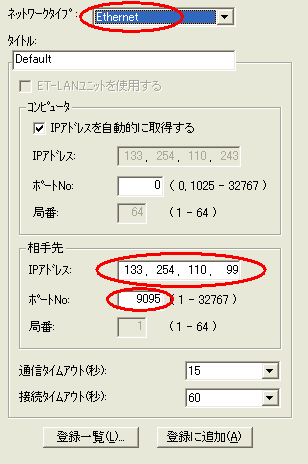

GTWIN設定

メニュー「ファイル」　－　「転送」　－　「通信条件」

GTWIN設定
・ネットワークタイプ ・・・ Ethernet
・コンピュータ　IPアドレスを自動的に取得する ・・・ チェックを入れる
・相手先
  IPアドレス ・・・ KS1に合わせる
  ポートNO. ・・・ KS1 COM1に合わせる

KS1設定

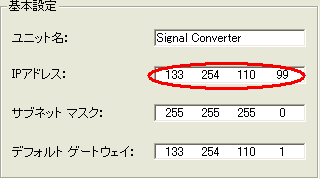

ConfiguratorWD　－　IPアドレス設定

KS1設定 ConfiguratorWD　－　IPアドレス設定
・IPアドレス ・・・ ネットワーク上の空きのアドレスをお使いください。
（空きのアドレスに関しては、ネットワーク管理者へおたずねください。）

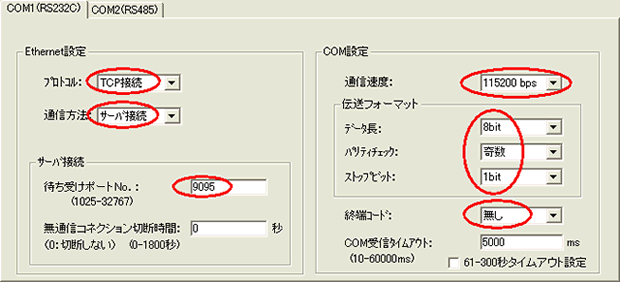

ConfiguratorWD　－　通信設定

KS1設定　ConfiguratorWD　－　通信設定

・Ethernet設定

  プロトコル ・・・ TCP接続
  通信方法 ・・・ サーバ接続
  待ち受けポートNo ・・・ 9095（デフォルト）

・COM設定

  通信速度 ・・・ 115200bps（GT01 TOOL Portに合わせる）
  データ長 ・・・ 8bit（GT01 TOOL Portに合わせる）
  パリティテェック ・・・ 奇数（GT01 TOOL Portに合わせる）
  ストップビット ・・・ 1bit（GT01 TOOL Portに合わせる）
  終端コード ・・・ 無し

【ポイント】
GTWINとGT本体の間の通信には終端コードを使用していません。
