データロガーユニット＋熱電対ユニットを使用した設備温度の管理
システム構成＆使用部品
システム概要
熱電対ユニットの現在温度データを収集しデータロガーユニット（以下DLUと呼びます）本体（もしくはCFカード）のメモリへ収集データ（CSVファイル）を作成します。
パソコンからDLU内部のCSVファイルをダウンロード後、EXCELを使用し、温度の変化をグラフ化します。

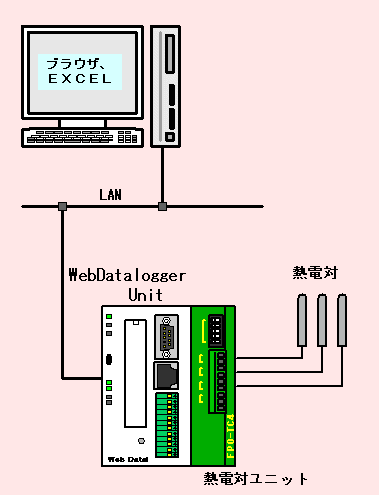

システム構成図

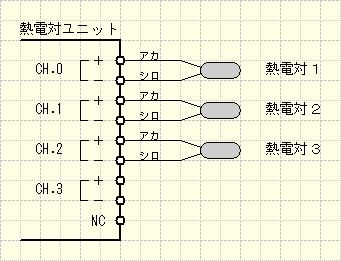

結線図
部品一覧
| 部品名 | 品番 | 個数 |
|---|---|---|
| WebDatalogger | AFL1200 | 1個 |
| FP0 TC4 | AFP0420 | 1個 |
| 熱電対（市販品） | （Kタイプ） | 3個 |
各種設定
DLU

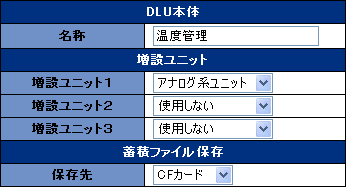

「データ蓄積設定」－「本体構成設定」
【ポイント】
「増設ユニット」に"アナログ系ユニット"を選択する。
DLU
「データ蓄積設定」－「トリガ設定」
KT4Hのデータを取り込むタイミングを設定する
DLU
「データ蓄積設定」－「蓄積ファイル設定」
蓄積ファイルのファイル名・蓄積周期・レコード数などを設定する
DLU
「データ蓄積設定」－「デバイス登録」
KT4Hの局番や収集するデータのデバイス名・デバイス番号を設定する
FP0 TC4の設定
| DipSW 1 OFF / 2 OFF | ： | K熱電対 |
|---|---|---|
| DipSW 3 OFF | ： | 単位「C°」 |
| DipSW 4 ON / 5 OFF | ： | 4ch使用 |
操作手順
設定完了後の操作手順です
手順
1.DLU本体のモード切替SWをRUNモードにします。
（その他の方法としてログイン済みのブラウザから切り替える方法の２つの方法があります。）
2.ＲＵＮ状態に切り替わると、データの収集は自動的に始まります。
レコード数が満杯になるか、ＳＴＯＰモードになると収集が終わります。
3.パソコンからConfiguratorWDを使用しブラウザを立ち上げDLUにログインする。

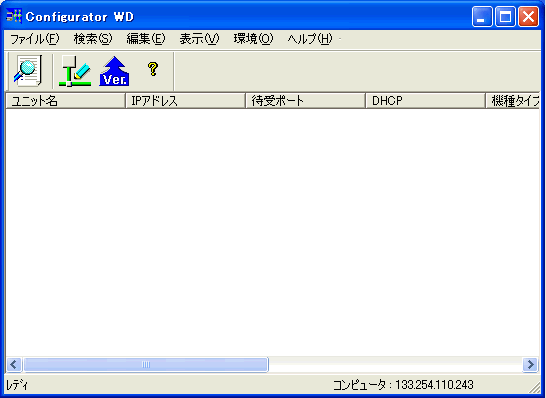

3-1.ConfiguratorWDを立ち上げます。

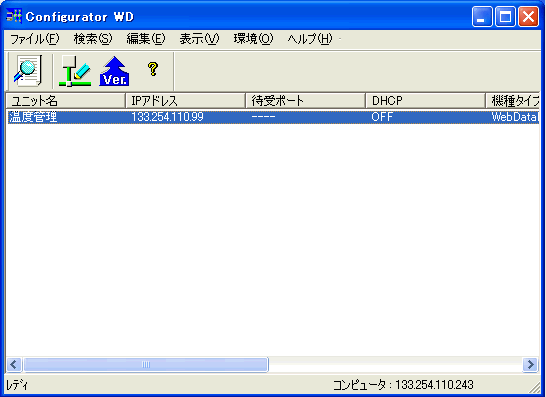

3-2.メニューバー「検索」-「ブロードキャストの検索」を選ぶとDLUが検出されます。

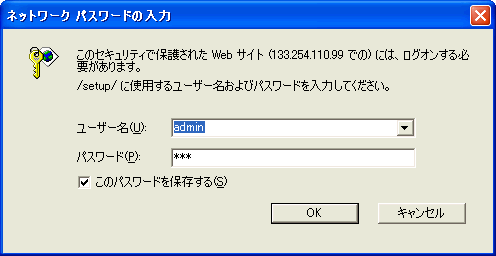

3-3.検出されたDLUをダブルクリックすると、パスワード入力ウィンドウが現われます。

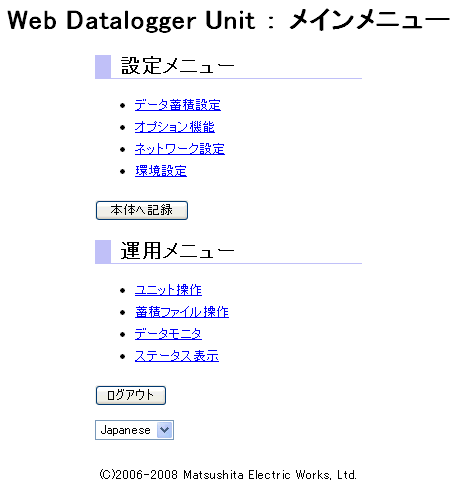

3-4.ユーザー名とパスワードを入力し「OK」をクリックするとログインが完了し「メインメニュー」が現われます。

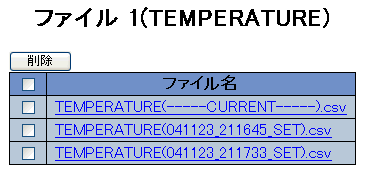

4.「メインメニュー」－「運用メニュー」－「蓄積ファイル操作」から蓄積データを選び、右クリックすることでファイルダウンロード画面が現われます。

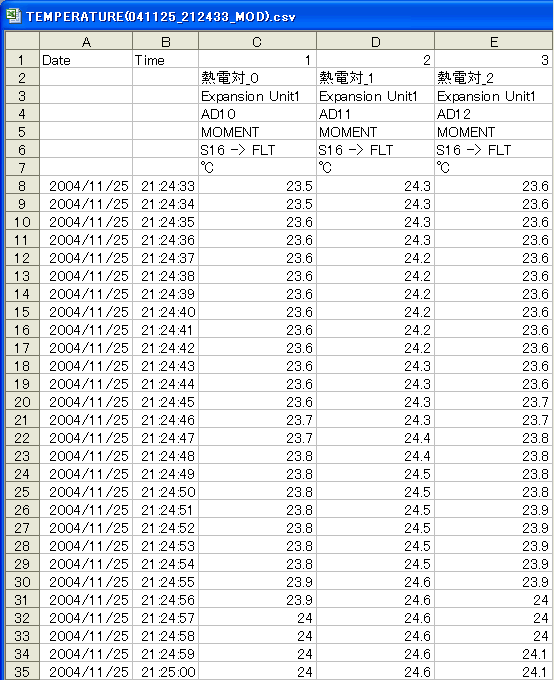

5.ダウンロードしたCSVファイルをEXCELから開くと上記、画面例の表が現われます。

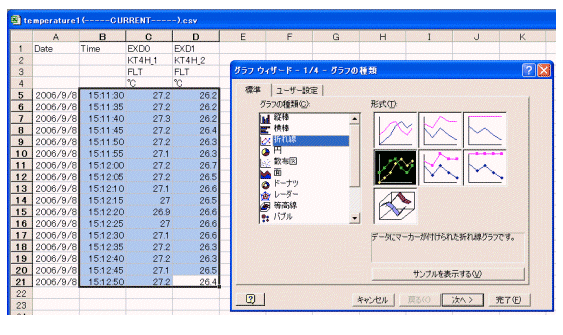

6.現われた表をEXCELのグラフウィザードを使用してグラフ化します。
（詳しい操作方法はEXCELのマニュアルや参考書をご参考ください。）

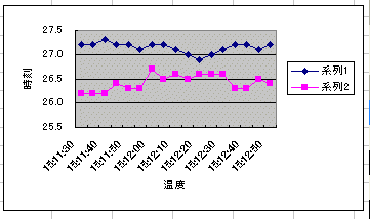

7.グラフの完成
