FP-X+COM5 --(LAN)-- KS1+FPΣ MEWTOCOLマスターモードを使用したコンピュータリンク通信
解説
概要
FP-XとFPΣをLANで接続し、FP-Xが親となりコンピュータリンクを行う場合の設定例です。

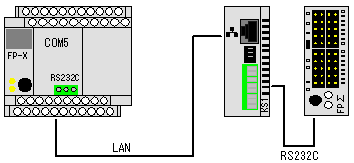

構成図

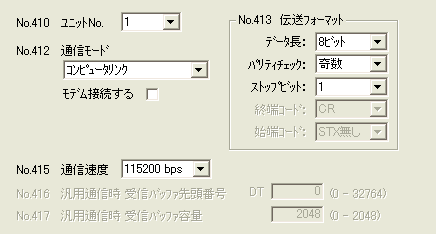

FP-X設定
FPWIN GR - 「オプション」 - 「PLCシステムレジスタ設定」 - 「COM1設定」
【ポイント】
MEWTOCOLマスターモードを使用する際は、"コンピュータリンクモード"を選択します。
ラダープログラム
COM5設定

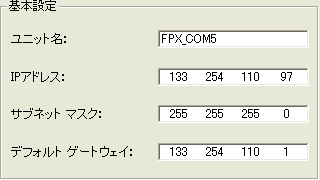

ConfiguratorWD -「 IPアドレスの設定」

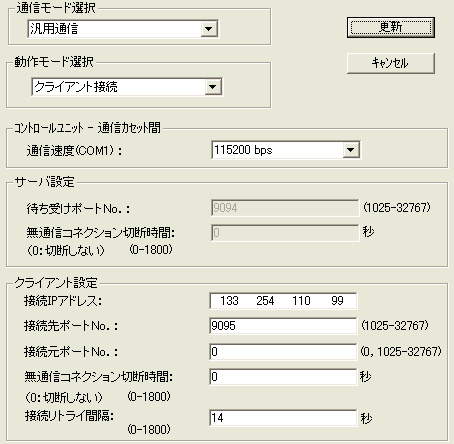

ConfiguratorWD - 「通信設定」
【ポイント】
FP-XのCOM1ポートの通信モードは"コンピュータリンクモード"ですが、COM5の通信モード選択では"汎用通信"になります。
KS1設定

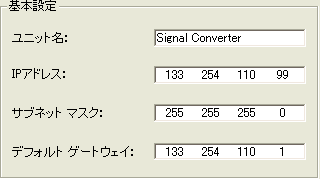

ConfiguratorWD - 「IPアドレスの設定」

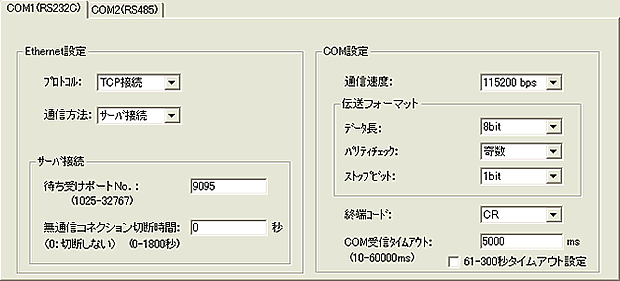

ConfiguratorWD - 「通信設定」

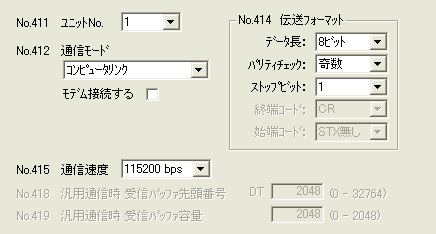

FPΣ設定
FPWIN GR - 「オプション」 - 「PLCシステムレジスタ設定」 - 「COM2設定」
（この例では、COM2ポートを使用しています。）
2008年11月7日
