GTシリーズ＋KW1M-R（親・子）積算電力量・電圧・電流の表示

説明

概要

KW1M-R（子機）の積算電力量・電圧・電流をGTシリーズ（GT05・12・32）に表示させます。

システム構成図

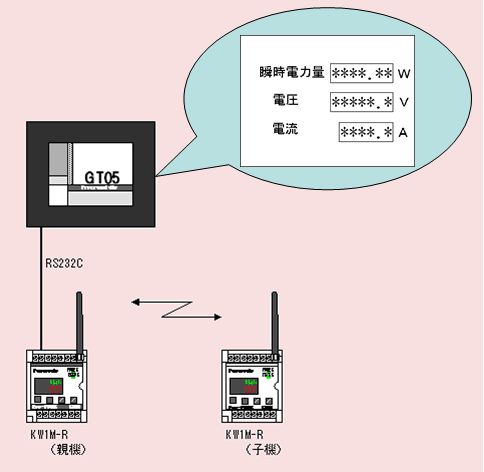

システム構成図

通信接続図

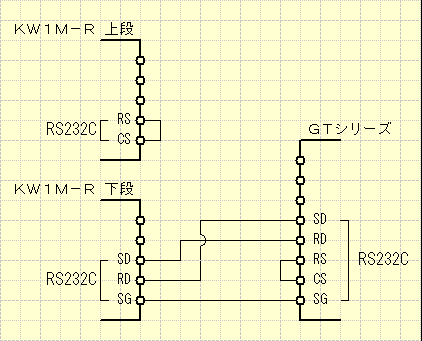

通信接続図

ページトップへ戻る

GTWIN設定

「本体環境設定」－「基本設定」

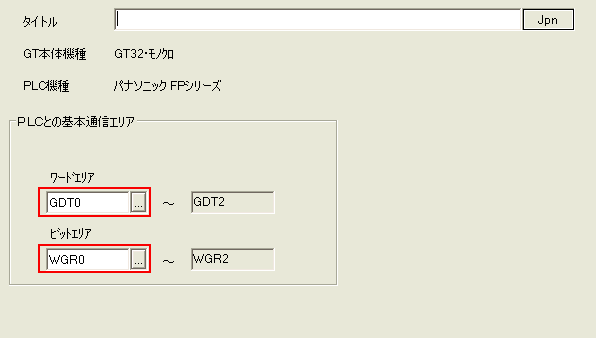

「基本設定」

【ポイント】
KW1M-Rに対して基本通信エリアの通信を行うことができません。
「PLCとの基本通信エリア」に”GDT”と”WGR”のデバイスを使用することで、基本通信エリアの通信を阻止することができます。

「本体環境設定」－「通信設定」

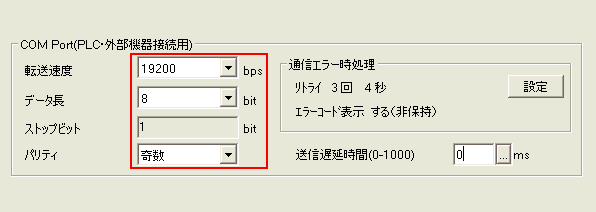

「通信設定」

「本体環境設定」－「PLC複数接続」

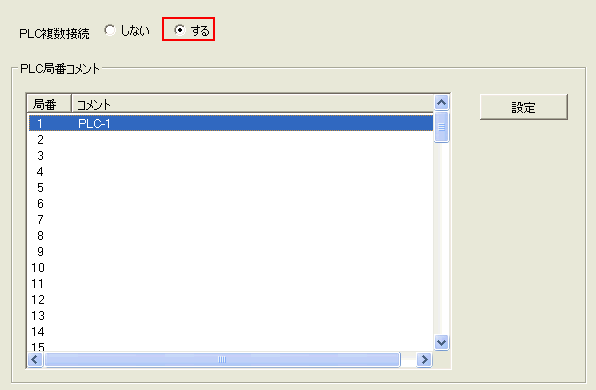

「PLC複数接続」

【ポイント】
KW1M-Rの場合、MEWTOCOL局番にEEが使用できないので、「PLC複数接続」の機能を使用し、局番01などで送信する必要があります。

画面00

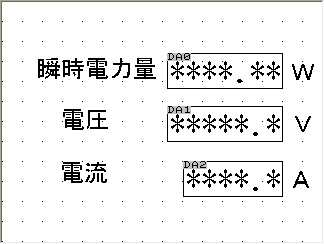

画面00

データ部品No.0

表示桁数 ・・・・・ 6桁
データ形式 ・・・・・ DEC（2Ｗ符号なし）
ゼロサプレス ・・・・・ する
参照デバイス ・・・・・ DT176（1：PLC1）
ストップビット ・・・・・ する、2桁

データ部品No.1

表示桁数 ・・・・・ 6桁
データ形式 ・・・・・ DEC（2Ｗ符号なし）
ゼロサプレス ・・・・・ する
参照デバイス ・・・・・ DT170（1：PLC1）
ストップビット ・・・・・ する、1桁

データ部品No.2

表示桁数 ・・・・・ 5桁
データ形式 ・・・・・ DEC（1Ｗ符号なし）
ゼロサプレス ・・・・・ する
参照デバイス ・・・・・ DT107（1：PLC1）
ストップビット ・・・・・ する、1桁

ページトップへ戻る

KW1M-R（親機）設定

KW1M-R（親機）設定

プロトコル ・・・・・ MEWT（MEWTOCOL）
通信速度 ・・・・・ 19200
フォーマット ・・・・・ 8bit-O（データ長8、パリティ奇数）
ポート ・・・・・ 232（RS232C）

ページトップへ戻る

2009年11月13日
