DLU＋FM-200 エアーの積算流量を監視する

解説

概要

DLUを使用し、FM-200の積算パルスをカウントし積算流量を算出します。

説明

FM-200から出力される積算パルスをDLUでカウントし、積算流量を算出します。
この事例ではFM-200にFM215-8タイプを使用していますので、1リットル/1パルスの設定になっています。
又、実験結果を早く得る為、トリガの周期を5秒に設定していますが、実際は”1時間”など運用に合わせてた設定でご使用ください。

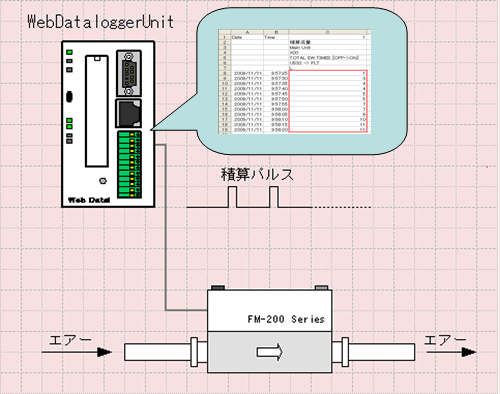

システム構成図

システム構成図

結線図

結線図

ページトップへ戻る

設定

DLU設定

●「データ蓄積設定」－「本体構成設定」

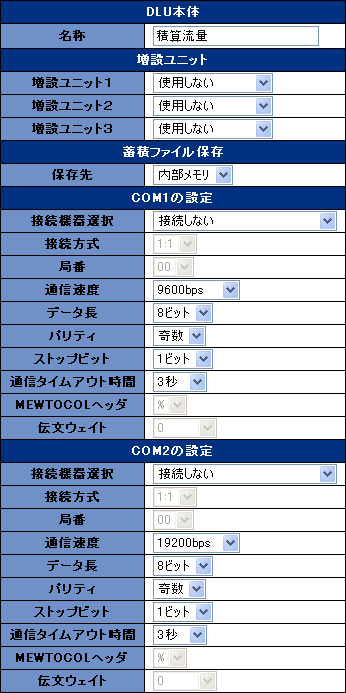

「本体構成設定」

（この項目では特に重要な設定はありません。）

●「データ蓄積設定」－「トリガ設定」

「トリガ設定」
トリガ条件 ・・・・・ 一定周期
内容 ・・・・・ 5秒

●「本体環境設定」－「蓄積ファイル設定」

「蓄積ファイル設定」
ロギングトリガ ・・・・・ No.1（5SEC）
レコード数 ・・・・・ 任意
世代数 ・・・・・ 任意

●「本体環境設定」－「デバイス登録」

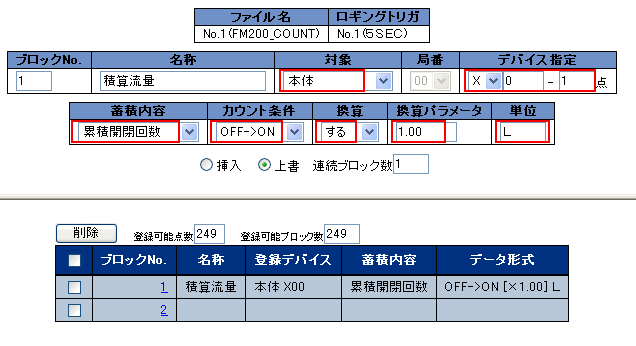

「デバイス登録」
対象 ・・・・・ 本体
デバイス指定 ・・・・・ X0、1点
蓄積内容 ・・・・・ 累積開閉回数
カウント条件 ・・・・・ OFF －＞ ON
換算 ・・・・・ する
換算パラメータ ・・・・・ 1.00
単位 ・・・・・ L（リットル）

【ポイント】
換算パラメータはFM-200の規定積算値を設定してください。品種によりこの値が換わります。

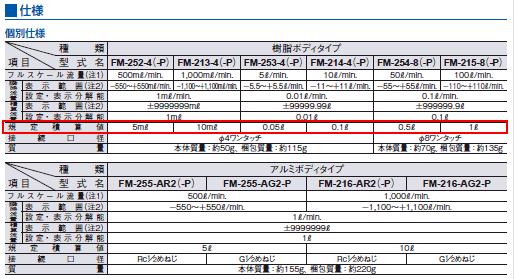

FM-200の仕様

（FM-200の仕様）

FM-200設定

出力モード ・・・・・ 積算パルスモード

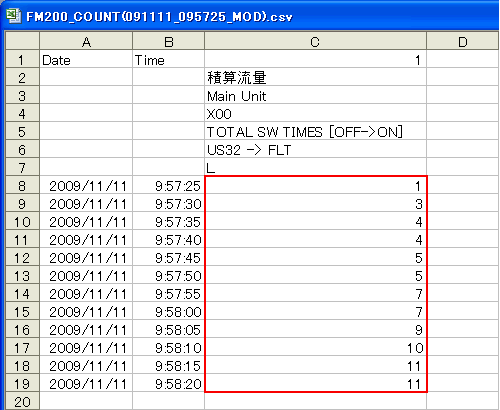

蓄積ファイルの内容

「蓄積ファイル内容」

ページトップへ戻る

2009年11月20日
