PLC内の1000ワードデータ読み出し

Web Datalogger Unit (以降、DLU)は、普通、データのロギングに使用しますが、この事例では、PLCにあらかじめ溜まったデータを読み出す目的で使用します。

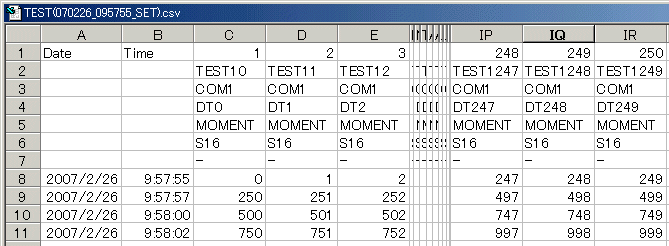

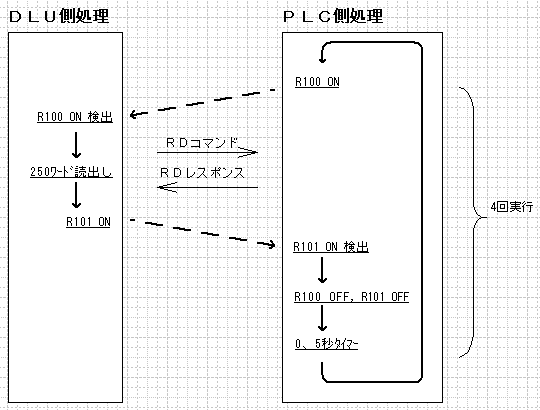

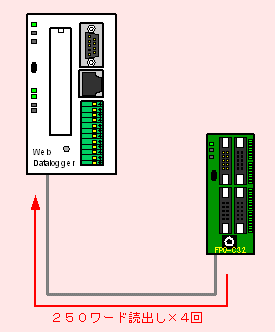

1回にDT0～249の250ワードを読み出しています。1レコードに最大の250ワードデータを割り当て、4レコードの1000ワードデータを読み出しています。 PLCとのハンドシェイクを取るため、ロギングトリガにPLCからのR100と、通知デバイスにPLCへのR101を設定しています。約3秒で1回のハンドシェイクが完了します。R10をONすると読み出しが始まります。
