KT4H（温度調節器）2台の温度データ収集
説明
説明
KT4H（温度調節器）2台の現在温度を、定時刻～定時刻の間（この事例の場合、16時05分～16時06分）、1秒間隔で読み出します。

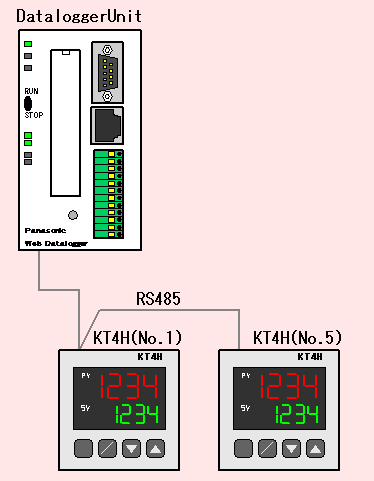

構成図

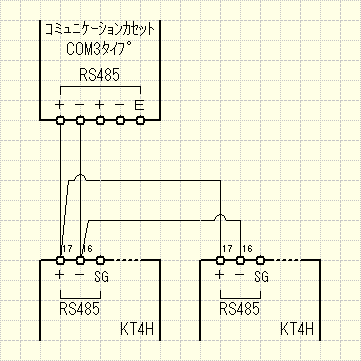

結線図

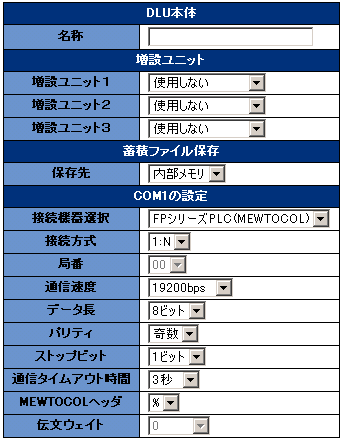

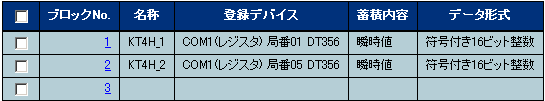

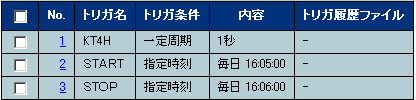

DLUの設定
KT4Hの設定
1台目：
| プロトコル | ： | MEWTOCOL |
|---|---|---|
| 局番 | ： | 1 |
| データビット | ： | 8ビット |
| パリティ | ： | 奇数 |
| ストップビット | ： | 1ビット |
2台目：
| プロトコル | ： | MEWTOCOL |
|---|---|---|
| 局番 | ： | 5 |
| データビット | ： | 8ビット |
| パリティ | ： | 奇数 |
| ストップビット | ： | 1ビット |

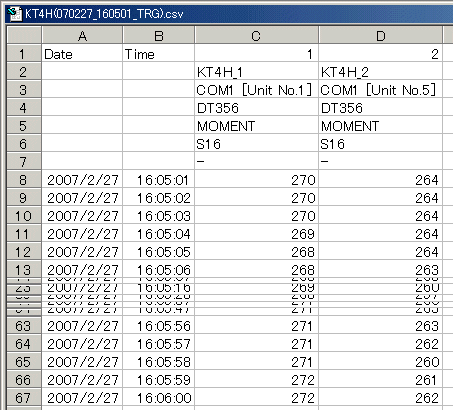

完成ファイル
|
KT4H(070227 1605015 TRG) setting_002.csv |
