本体入力X0 累積ON時間の設定
説明
概要

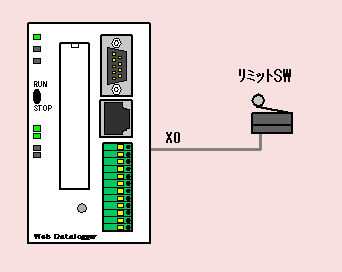

本体X0につながれたセンサーのON時間を蓄積します。
1ファイルのレコード数は10、3世代まで蓄積します。

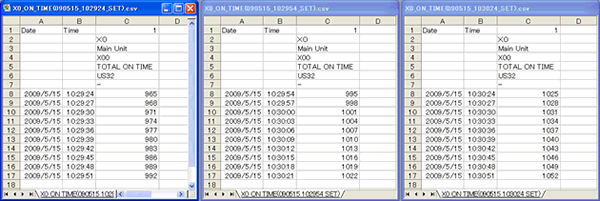

蓄積ファイル一覧
設定

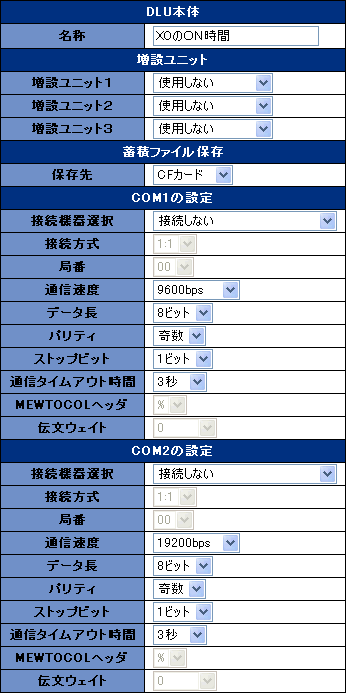

「データ蓄積設定」-「本体構成設定」
（ここでは特に重要な設定はありません。）
「データ蓄積設定」-「トリガ設定」
| No. | ・・・ | 1 |
|---|---|---|
| トリガ名 | ・・・ | 3秒周期 |
| トリガ種別 | ・・・ | 一定周期 |
| 周期 | ・・・ | 3秒 |
「データ蓄積設定」-「蓄積ファイル設定」
| No. | ・・・ | 1 |
|---|---|---|
| ファイル名 | ・・・ | X0_ON_TIME |
| ロギングトリガ | ・・・ | No.1 |
| レコード数 | ・・・ | 10 |
| 世代数 | ・・・ | 3 |
「データ蓄積設定」-「デバイス登録」
| ブロックNo. | ・・・ | 1 |
|---|---|---|
| 名称 | ・・・ | X0 |
| 対象 | ・・・ | 本体 |
| デバイス指定 | ・・・ | X0 1点 |
| 蓄積内容 | ・・・ | 累積ON時間 |
| 換算 | ・・・ | しない |
実行結果
出来上がった蓄積ファイル
本体X0につながれたセンサーのON時間を蓄積します。
1ファイルのレコード数は10、3世代まで蓄積します。

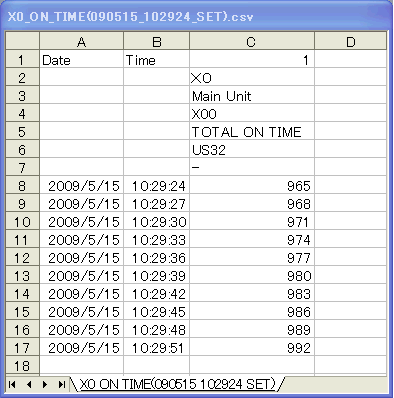

1世代目

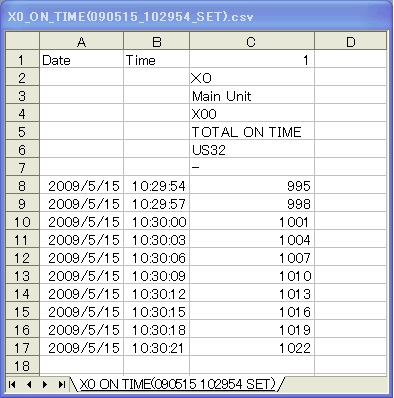

2世代目

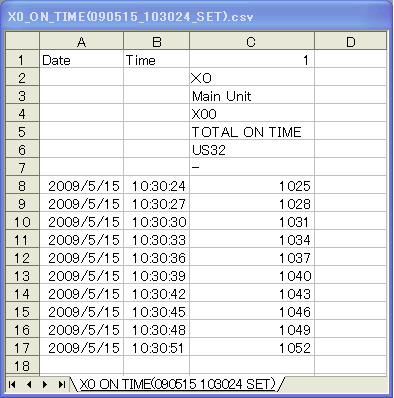

3世代目
2009年5月15日
