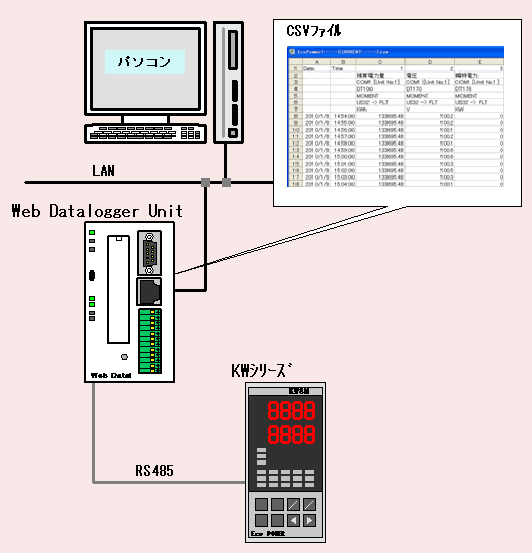

KWシリーズの積算電力量・電圧・瞬時電力のロギング

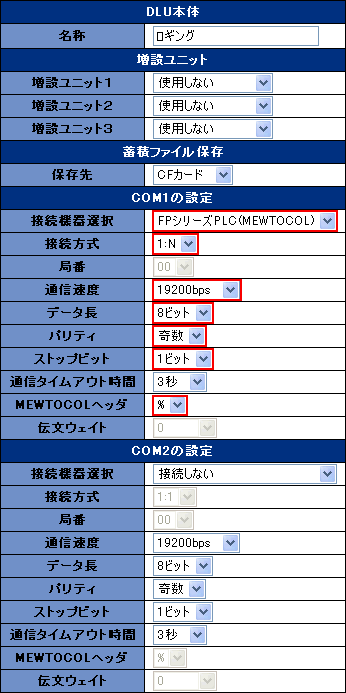

接続機器選択	・・・	FPシリーズPLC
接続方式	・・・	1：N
通信速度	・・・	19200bps
データ長	・・・	8ビット
パリティ	・・・	奇数
ストップビット	・・・	1ビット
通信タイムアウト時間	・・・	3秒
MEWTOCOLヘッダ	・・・	%

トリガ条件	・・・	一定周期
内容	・・・	1分

ロギングトリガ	・・・	No. 1（1分周期）
レコード数	・・・	100
世代数	・・・	1

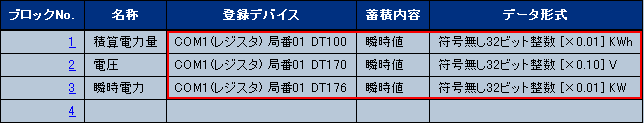

・ブロック1

対象	・・・	COM1（レジスタ）
局番	・・・	1
デバイス指定	・・・	DT100、1点
蓄積内容	・・・	瞬時値
データ形式	・・・	符号無し32ビット整数
換算	・・・	する
換算パラメータ	・・・	0.01
単位	・・・	KWh

・ブロック2

対象	・・・	COM1（レジスタ）
局番	・・・	1
デバイス指定	・・・	DT170、1点
蓄積内容	・・・	瞬時値
データ形式	・・・	符号無し32ビット整数
換算	・・・	する
換算パラメータ	・・・	0.1
単位	・・・	V

・ブロック3

対象	・・・	COM1（レジスタ）
局番	・・・	1
デバイス指定	・・・	DT176、1点
蓄積内容	・・・	瞬時値
データ形式	・・・	符号無し32ビット整数
換算	・・・	する
換算パラメータ	・・・	0.01
単位	・・・	KW
