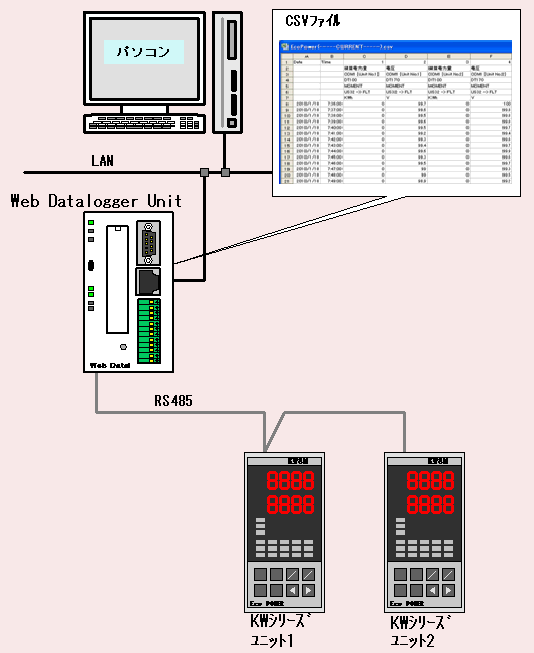

KWシリーズ2台のデータロギング

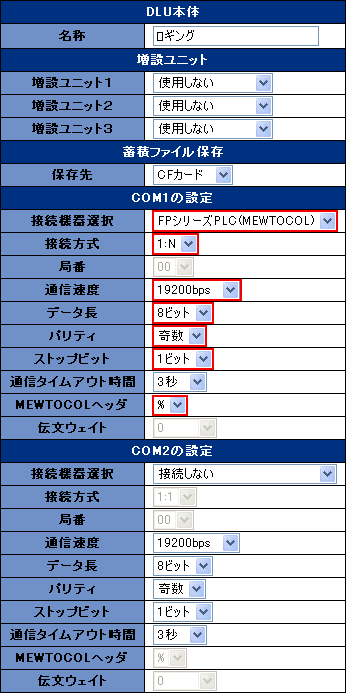

接続機器選択	・・・	FPシリーズPLC

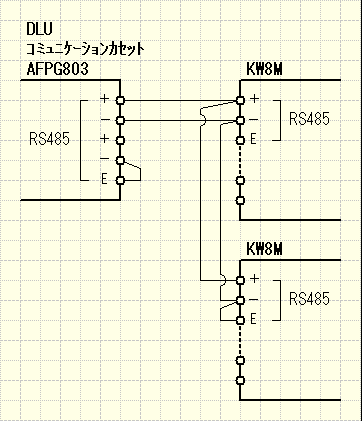

接続方式	・・・	1：N
通信速度	・・・	19200bps
データ長	・・・	8ビット
パリティ	・・・	奇数
ストップビット	・・・	1ビット
通信タイムアウト時間	・・・	3秒
MEWTOCOLヘッダ	・・・	%

【ポイント】
“接続方式”は接続するKWシリーズが1台の場合でも「1:N」を選択してください。

「1:1」を選択しますと、DLUから発行されるMEWTOCOLコマンドの局番部が”EE”となり、KWシリーズがコマンドを認識できなくなります。

トリガ条件	・・・	一定周期
内容	・・・	1分

ロギングトリガ	・・・	No. 1（1分周期）
レコード数	・・・	100
世代数	・・・	1

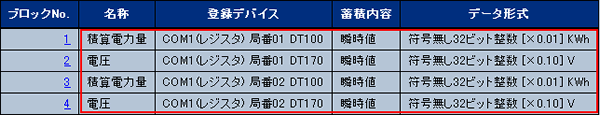

・ブロック1

対象	・・・	COM1（レジスタ）
局番	・・・	1
デバイス指定	・・・	DT100、1点
蓄積内容	・・・	瞬時値
データ形式	・・・	符号無し32ビット整数
換算	・・・	する
換算パラメータ	・・・	0.01
単位	・・・	KWh

・ブロック2

対象	・・・	COM1（レジスタ）
局番	・・・	1
デバイス指定	・・・	DT170、1点
蓄積内容	・・・	瞬時値
データ形式	・・・	符号無し32ビット整数
換算	・・・	する
換算パラメータ	・・・	0.1
単位	・・・	V

・ブロック3

対象	・・・	COM1（レジスタ）
局番	・・・	2
デバイス指定	・・・	DT100、1点
蓄積内容	・・・	瞬時値
データ形式	・・・	符号無し32ビット整数
換算	・・・	する
換算パラメータ	・・・	0.01
単位	・・・	KWh

・ブロック4

対象	・・・	COM1（レジスタ）
局番	・・・	2
デバイス指定	・・・	DT170、1点
蓄積内容	・・・	瞬時値
データ形式	・・・	符号無し32ビット整数
換算	・・・	する
換算パラメータ	・・・	0.01
単位	・・・	V

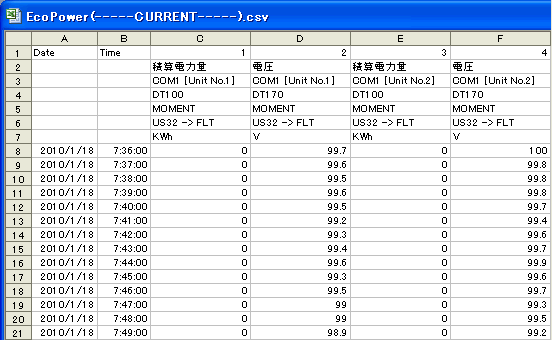

（このファイル作成時はCTを接続していません。）
