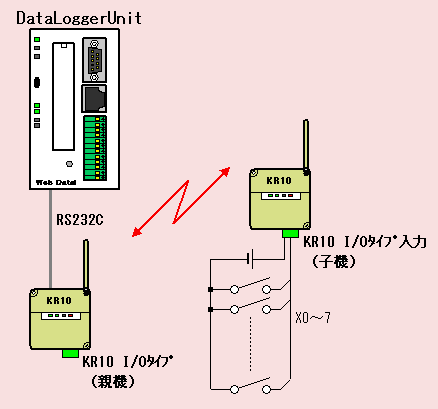

DLU　無線ユニット1/Oタイプ入力ユニットのON/OFF情報データ蓄積

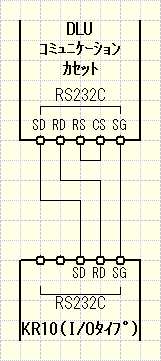

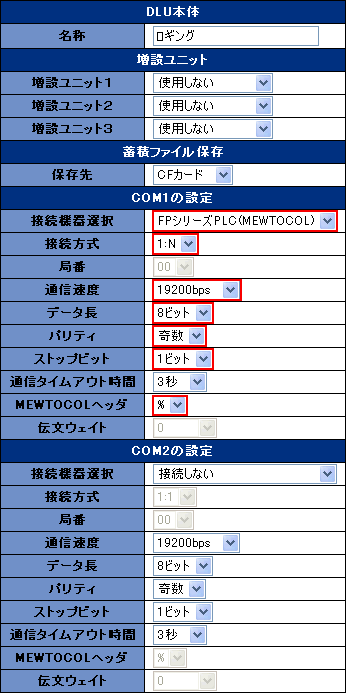

接続機器選択	・・・	FPシリーズPLC
接続方式	・・・	1：N
通信速度	・・・	19200bps
データ長	・・・	8ビット
パリティ	・・・	奇数
ストップビット	・・・	1ビット
通信タイムアウト時間	・・・	3秒
MEWTOCOLヘッダ	・・・	%

【ポイント】
“接続方式”は接続するKWシリーズが1台の場合でも「1:N」を選択してください。

「1:1」を選択しますと、DLUから発行されるMEWTOCOLコマンドの局番部が“EE”となり、KWシリーズがコマンドを認識できなくなります。

トリガ条件	・・・	一定周期
内容	・・・	1分

ロギングトリガ	・・・	No. 1（1分周期）
レコード数	・・・	100
世代数	・・・	1

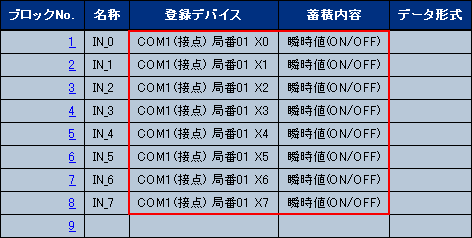

・ブロック1

対象	・・・	COM1（接点）
局番	・・・	1
デバイス指定	・・・	X0、1点
蓄積内容	・・・	瞬時値（ON/OFF）

・ブロック2

対象	・・・	COM1（接点）
局番	・・・	1
デバイス指定	・・・	X1、1点
蓄積内容	・・・	瞬時値（ON/OFF）

・ブロック3

対象	・・・	COM1（接点）
局番	・・・	1
デバイス指定	・・・	X2、1点
蓄積内容	・・・	瞬時値（ON/OFF）

・ブロック4

対象	・・・	COM1（接点）
局番	・・・	1
デバイス指定	・・・	X3、1点
蓄積内容	・・・	瞬時値（ON/OFF）

・ブロック5

対象	・・・	COM1（接点）
局番	・・・	1
デバイス指定	・・・	X4、1点
蓄積内容	・・・	瞬時値（ON/OFF）

・ブロック6

対象	・・・	COM1（接点）
局番	・・・	1
デバイス指定	・・・	X5、1点
蓄積内容	・・・	瞬時値（ON/OFF）

・ブロック7

対象	・・・	COM1（接点）
局番	・・・	1
デバイス指定	・・・	X6、1点
蓄積内容	・・・	瞬時値（ON/OFF）

・ブロック8

対象	・・・	COM1（接点）
局番	・・・	1
デバイス指定	・・・	X7、1点
蓄積内容	・・・	瞬時値（ON/OFF）

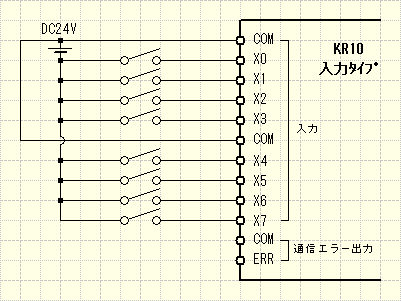

端末プロトコルは、【I/O】MEWTOCOL（ｲﾍﾞﾝﾄ方式）と【I/O】MEWTOCOL（ﾎﾟｰﾘﾝｸﾞ方式）のどちらでも使用できます。

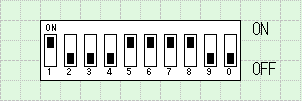

SW1	・・・	ON（ツールセッティング有効）
SW2	・・・	OFF（データホールド無効）

SW1	・・・	ON（ツールセッティング有効）
SW2	・・・	OFF（データホールド無効）

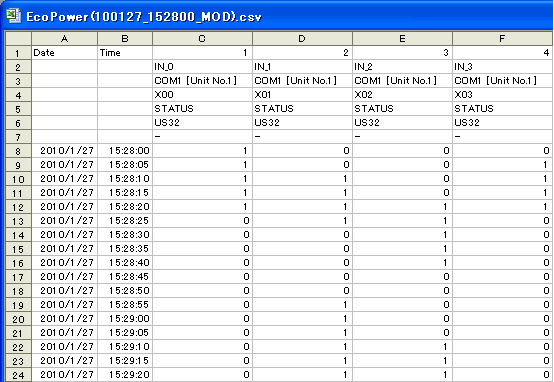

（この蓄積ファイルはトリガ周期5秒で作成しました。）
