外部接点の立上り・立下り時刻のロギング
解説
説明
外部接点の立上りと立下りの時刻をロギングします。

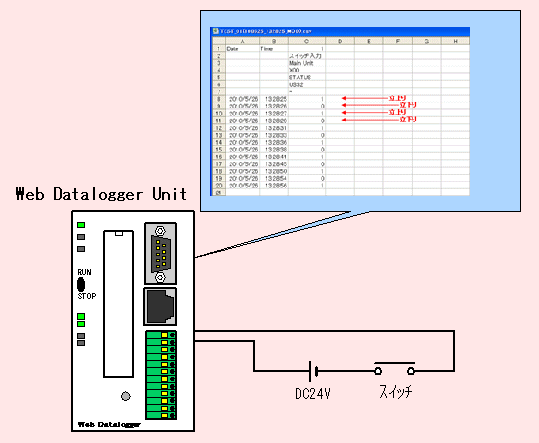

システム構成図
設定

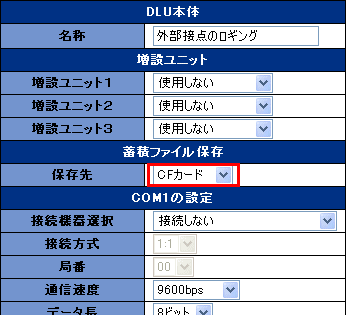

「データ蓄積設定」-「本体構成設定」
| 保存先 | ・・・・・・ | CFカード |
|---|
（他に重要な設定はありません。）
「データ蓄積設定」-「トリガ設定」
| トリガ名 | ・・・・・・ | 立上り・立下り（任意） |
|---|---|---|
| トリガ設定 | ・・・・・・ | 接点状態 |
| 対象 | ・・・・・・ | 本体 |
| デバイス指定 | ・・・・・・ | X0 |
| 条件 | ・・・・・・ | 両エッジ（変化） |
「データ蓄積設定」-「蓄積ファイル設定」
| ファイル名 | ・・・・・・ | test_01（任意） |
|---|---|---|
| ロギングトリガ | ・・・・・・ | No.1 |
| レコード数 | ・・・・・・ | 60000（任意） |
| 世代数 | ・・・・・・ | 1（任意） |
【ポイント】
ファイル名は半角英数字8文字までです。
「データ蓄積設定」-「蓄積ファイルへのデバイス登録」
| 名称 | ・・・・・・ | スイッチ入力（任意） |
|---|---|---|
| 対象 | ・・・・・・ | 本体 |
| デバイス指定 | ・・・・・・ | X0、1点 |
| 蓄積内容 | ・・・・・・ | 瞬時値（on/off） |

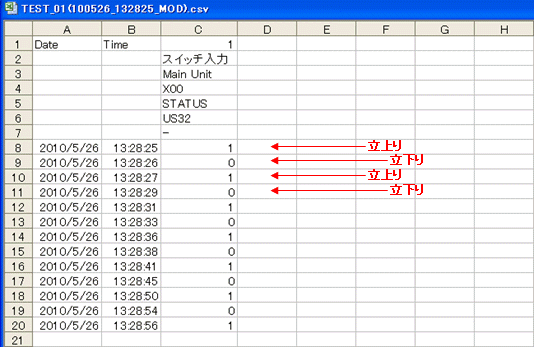

完成した蓄積ファイル
C列の内容が1の場合が立上り、0の場合が立下りになります。

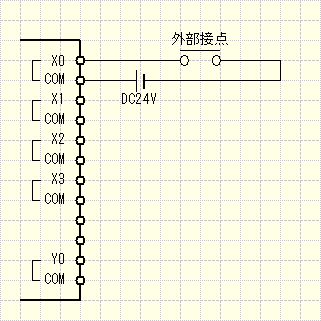

結線図
2010年5月28日
