積算電力と現在温度の同時収集
解説
概要
エコパワメータの積算電力量と温度調節器の現在温度を同時に収集します。
説明
２台のエコパワメータの積算電力量と１台のＫＴ４Ｈ温度調節器の現在温度をデータ収集します。
（この事例では１秒周期でデータを収集していますが、実際の運用では,1時間周期などでご使用ください。）

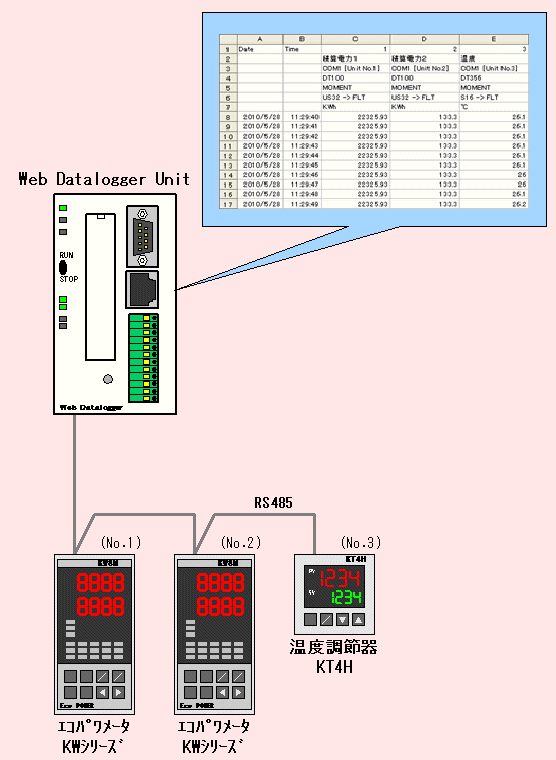

システム構成図

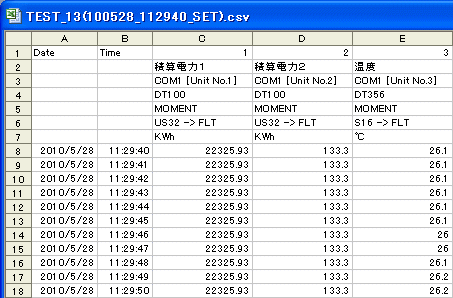

蓄積ファイル
| ※ |
1秒間隔でロギングした為、積算電力量は変化していません。 |

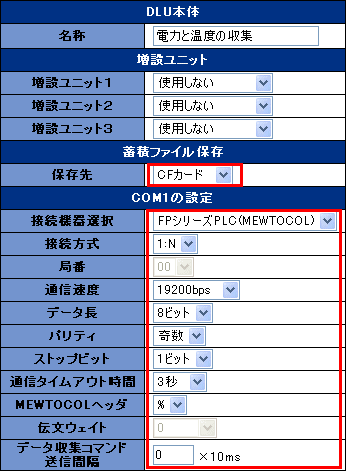

「データ蓄積設定」-「本体構成設定」
| 接続機器選択 |
・・・・・・ |
FPシリーズPLC（MEWTOCOL） |
| 接続方式 |
・・・・・・ |
1:N |
| 通信速度 |
・・・・・・ |
19200bps |
| データ長 |
・・・・・・ |
8ビット |
| パリティ |
・・・・・・ |
奇数 |
| ストップビット |
・・・・・・ |
1ビット |
| 通信タイムアウト時間 |
・・・・・・ |
3秒 |
| MEWTOCOLヘッダ |
・・・・・・ |
% |
「データ蓄積設定」-「トリガ設定」
| トリガ名 |
・・・・・・ |
任意 |
| トリガ種別 |
・・・・・・ |
一定周期 |
| 周期 |
・・・・・・ |
1秒間 |
「データ蓄積設定」-「蓄積ファイル設定」
| ファイル名 |
・・・・・・ |
任意（半角英数字） |
| ロギングトリガ |
・・・・・・ |
No.1 |
| レコード数 |
・・・・・・ |
30 |
| 世代数 |
・・・・・・ |
1 |

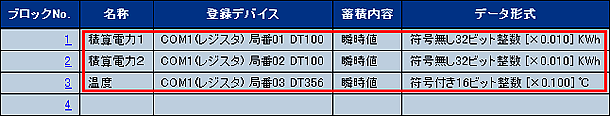

「データ蓄積設定」-「蓄積ファイルへのデバイス登録」
| No.1 |
|
|
| 名称 |
・・・・・・ |
任意 |
| 対象 |
・・・・・・ |
COM1（レジスタ） |
| 局番 |
・・・・・・ |
01 |
| デバイス指定 |
・・・・・・ |
DT100 1点 |
| 蓄積内容 |
・・・・・・ |
瞬時値 |
| データ形式 |
・・・・・・ |
符号無し32ビット整数 |
| 換算 |
・・・・・・ |
する |
| 換換算パラメータ |
・・・・・・ |
0.01 |
| 単位 |
・・・・・・ |
kwh |
| No.2 |
|
|
| 名称 |
・・・・・・ |
任意 |
| 対象 |
・・・・・・ |
COM1（レジスタ） |
| 局番 |
・・・・・・ |
02 |
| デバイス指定 |
・・・・・・ |
DT100 1点 |
| 蓄積内容 |
・・・・・・ |
瞬時値 |
| データ形式 |
・・・・・・ |
符号無し32ビット整数 |
| 換算 |
・・・・・・ |
する |
| 換換算パラメータ |
・・・・・・ |
0.01 |
| 単位 |
・・・・・・ |
kwh |
| No.3 |
|
|
| 名称 |
・・・・・・ |
任意 |
| 対象 |
・・・・・・ |
COM1（レジスタ） |
| 局番 |
・・・・・・ |
03 |
| デバイス指定 |
・・・・・・ |
DT356 1点 |
| 蓄積内容 |
・・・・・・ |
瞬時値 |
| データ形式 |
・・・・・・ |
符号あり16ビット整数 |
| 換算 |
・・・・・・ |
する |
| 換換算パラメータ |
・・・・・・ |
0.1 |
| 単位 |
・・・・・・ |
°C |
KWシリーズ設定
| No.1 |
|
|
| プロトコル |
・・・・・・ |
MEWTOCOL |
| 局番 |
・・・・・・ |
1 |
| 通信速度 |
・・・・・・ |
19200 |
| 通信フォーマット |
・・・・・・ |
データ長8ビット、パリティ奇数 |
| No.2 |
|
|
| プロトコル |
・・・・・・ |
MEWTOCOL |
| 局番 |
・・・・・・ |
2 |
| 通信速度 |
・・・・・・ |
19200 |
| 通信フォーマット |
・・・・・・ |
データ長8ビット、パリティ奇数 |
KT4H
| プロトコル |
・・・・・・ |
MEWTOCOL |
| 局番 |
・・・・・・ |
3 |
| 通信速度 |
・・・・・・ |
19200 |
| 通信フォーマット |
・・・・・・ |
データ長8ビット |

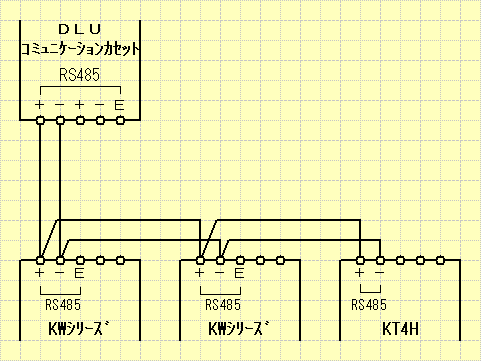

結線図
【ポイント】
KT温度調節器をつなぐ場合は、DLUやエコパワメータの終端設定は行わないでください。
終端設定を行うことで、全く通信できなくなります。
