FP7 1分周期トリガのロギング設定例

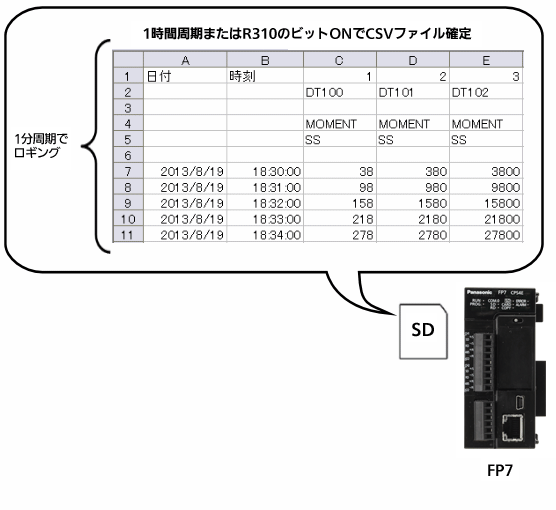

FP7でDT100～DT102の3つのデータを1分周期でロギングします。

1時間(毎時59分30秒)毎、又はR310のビットオンでCSVファイルを確定します。
CSVファイルは500世代まで作成可能です。500世代を超えるとロギングは停止します。
(CSVファイルはSDカードに作成されるLOG0フォルダに保存されます。)

ロギングはRUNモード移行時に自動起動します。
世代数上限の前にロギングが停止した場合、R100のビットONで再起動します。

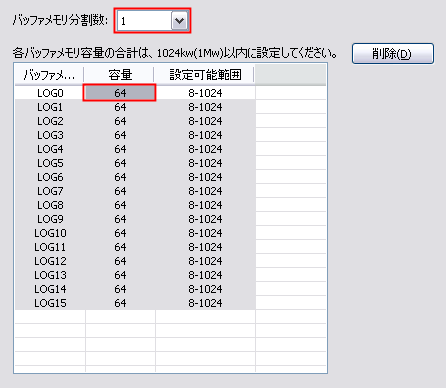

FPWINGR7 「ツール」―「ロギング/トレース設定」―「基本設定」

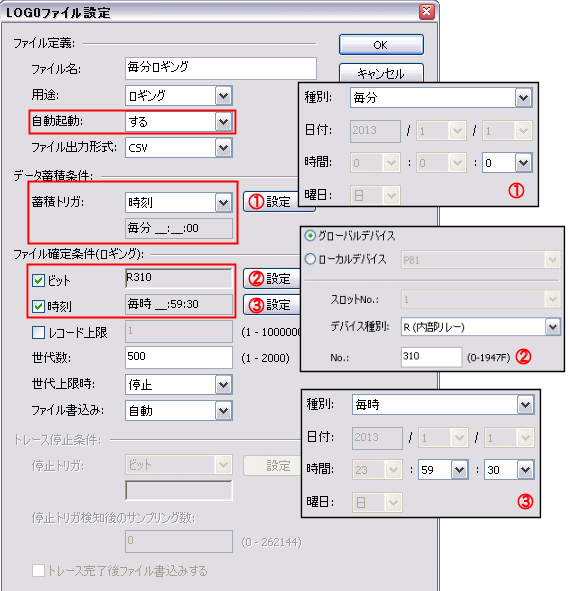

FPWINGR7 「ツール」―「ロギング/トレース設定」―「ファイル設定」―「LOG0」

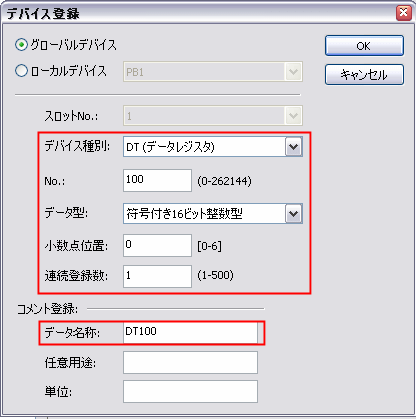

FPWINGR7 「ツール」―「ロギング/トレース設定」―「蓄積デバイス登録」―「LOG0」―「No.0」

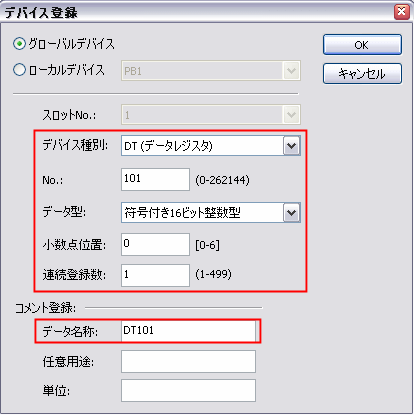

FPWINGR7 「ツール」―「ロギング/トレース設定」―「蓄積デバイス登録」―「LOG0」―「No.1」

FPWINGR7 「ツール」―「ロギング/トレース設定」―「蓄積デバイス登録」―「LOG0」―「No.2」

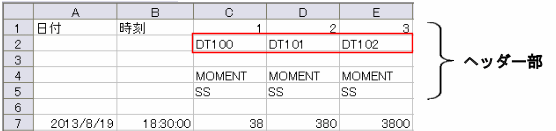

※「データ名称」欄に入力したコメントがCSVファイルのヘッダー部に付与されます。

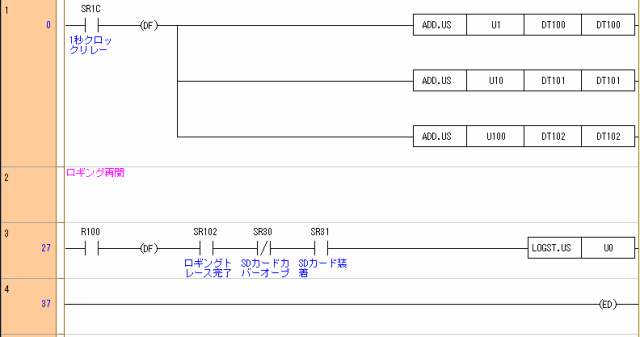

※1秒周期で各データレジスタに以下値を加算しています

DT100 ： +1　　DT101 ： +10 　　DT102 ： +100
