FPWIN GR7 - FP7 内蔵ET-LANを使用した場合の設定例

説明

概要

FPWIN GR7とFP7内蔵ET-LANポートとの接続方法です。

手順1

まずUSBから接続し、下記AとBの内容(FP7側の設定)を設定してからFP7コンフィグレーションを本体に転送し、一度RUNモードに切り替えます。
(オンライン状態であれば"ＯＫ"をクリックすると、転送が始まります。)

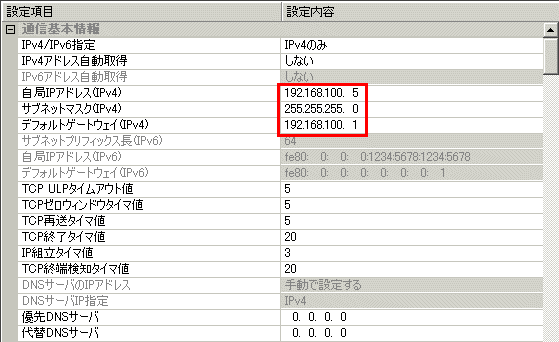

A.オプション － FP7コンフィグレーション － 内蔵ET-LAN － 通信基本情報



  • 自局IPアドレスの設定
    PCとFP7を同一LAN上で使用する際は、自局I/PアドレスとPCのIPアドレスのサブネット部(カンマで区切った4つの数値のうちの左3つ)を一致させてください。
  • サブネットマスクの設定
    "255.255.255.0"を設定(デフォルト値です)
  • デフォルトゲートウェイを設定
    IPアドレスとデフォルトゲートウェイのサブネット部を一致させてください。
    (CPUがVer1.36未満のものを使用し、ここが一致していない場合、"ユニットエラー"が発生する仕様となっています。)

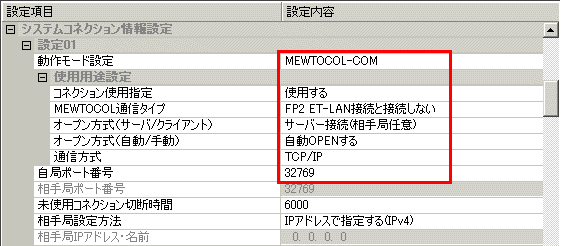

B.オプション － FP7 コンフィグレーション － 内蔵ET-LAN － システムコネクション情報設定

手順2

FPWIN GR7側のLAN設定を行います。

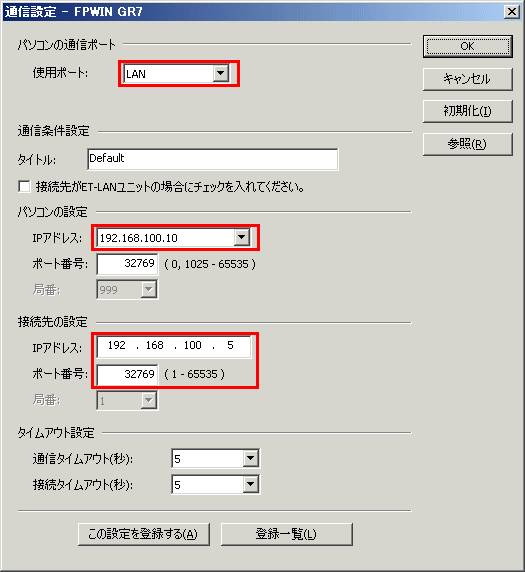

C.オンライン － 通信設定



  • 使用ポート
    "LAN"を選択します。
  • パソコンの設定 － IPアドレス
    パソコンのIPアドレスが自動的に選択されます。
  • 接続先の設定
    手順1で設定したFP7内蔵ET-LANのIPアドレス・ポート番号を設定します。
