FP7 タイムチャートモニタ設定例 (蓄積トリガ：周期編)

説明

対象機種

FPWIN GR7 Ver2.7以上、FPWIN GR7S Ver2.7以上

概要

FP7のロギング／トレース機能を使用して、FPWIN GR7でのタイムチャートモニタを表示させる設定例です。

タイムチャートを表示するためには、FPWIN GR7の「ツール」→「ロギング／トレース設定」にて

1.	トレース機能を起動する。(FP7をデータ蓄積できる環境にします。)
2.	データ蓄積のための「蓄積トリガ」をONする。(この操作により確認したい接点やデータを蓄積します。)
3.	データ蓄積を終了したいタイミング「停止トリガ」をONする。 (「停止トリガ検出後のサンプリング数」を設定し、0～数百回データ蓄積して終了することができます。)

を設定しなければいけません。

＜補足＞

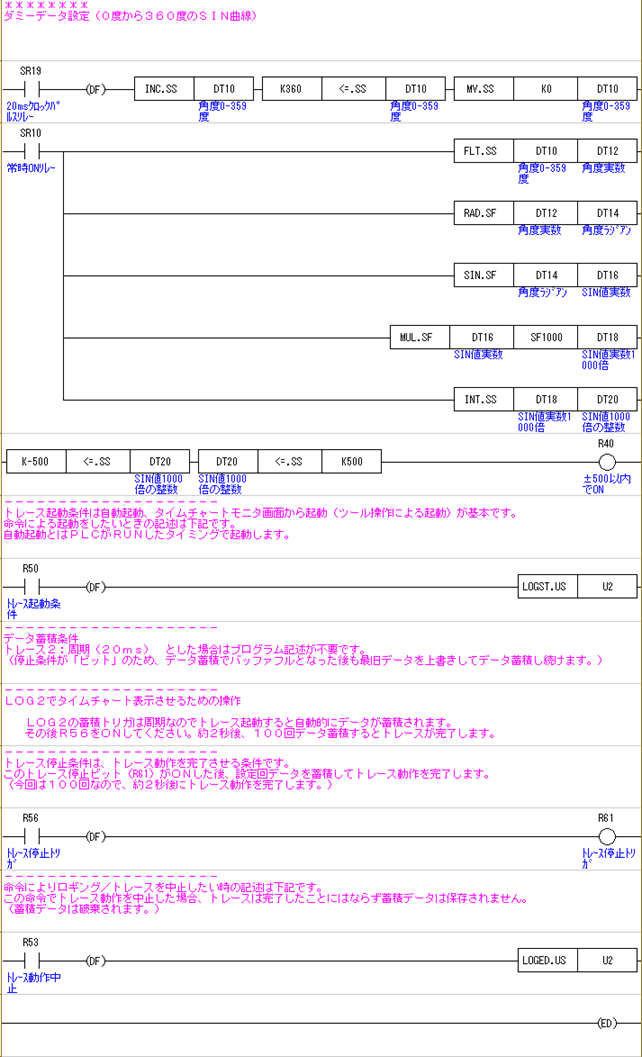

トレース機能を完了させず、中止したい場合はユーザプログラム内に「LOGED」命令を記述して中止させることができます。ただし、この場合、蓄積したデータは破棄されます。(トレースデータは保存されません。)

FPWIN GR7のロギング／トレース設定

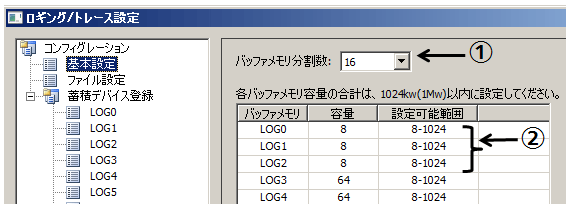

「基本設定」にて、タイムチャートで使用するバッファメモリNoと容量を設定します。

1	：	今回の設定例ではバッファメモリ分割数を「16」を設定してください。
2	：	バッファ容量を大きくすると、たくさんのデータ蓄積が可能ですが、LOG0～LOG2を「8」と設定してください。

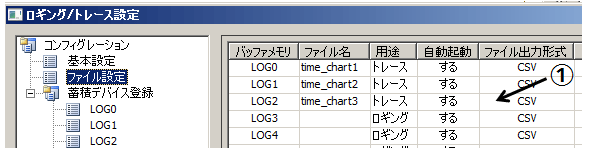

「ファイル設定」にて、詳細条件を設定します。

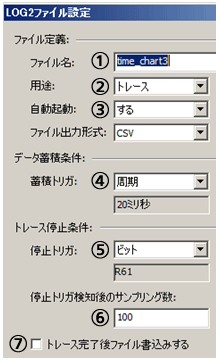

1	：	蓄積トリガを「周期」として使用するバッファメモリをLOG2とします。その詳細設定は下記です。

1.	ファイル名を「time_chart3」と指定します。
2.	タイムチャートで使用する場合、「トレース」とします。
3.	・FP7をロギング／トレース可能状態にするために起動します。・「自動起動する」とした方が便利です。・トレース動作を完了すると、この起動は終了しますが、タイムチャートモニタ画面から再起動する事ができます。＜注意＞この起動をするだけではデータの蓄積はされません。データ蓄積には下記の蓄積トリガが必要です。
4.	・データ蓄積トリガはビット、命令、周期の３種類から選択します。・「周期」、「ミリ秒」にチェックを入れ、「20」としてください。この例では、20msに1回データ蓄積します。・トレース停止条件が「ビット」の場合、バッファフルとなっても古いデータを上書きしてデータ蓄積し続けます。
5.	停止トリガはビット、バッファフルの2種類からが選択します。
6.	設定した信号がONしたタイミングから、「停止トリガ検知後のサンプリング数」で設定した回数をサンプリングしてトレース動作を停止します。この設定では「100」と設定しているので停止トリガ後、100回データ蓄積してトレース動作を完了します。＜参考＞誤動作検知用途で使用する場合、異常発生タイミングを停止トリガと設定し、その前後の状態をタイムチャートモニタすることが可能です。
7.	SDカードに書き込みたい場合は、チェックします。

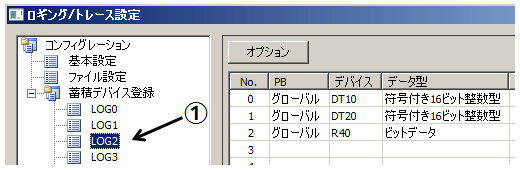

「蓄積デバイス登録」にて、タイムチャートに表示したいデータを登録します。

1	：	LOG2の蓄積デバイスは今回の設定例では全て共通で、DT10, DT20, R40です。＜備考＞蓄積デバイスは最大500個登録することができます。 (ただし、タイムチャートには最大32データ表示することができます。)

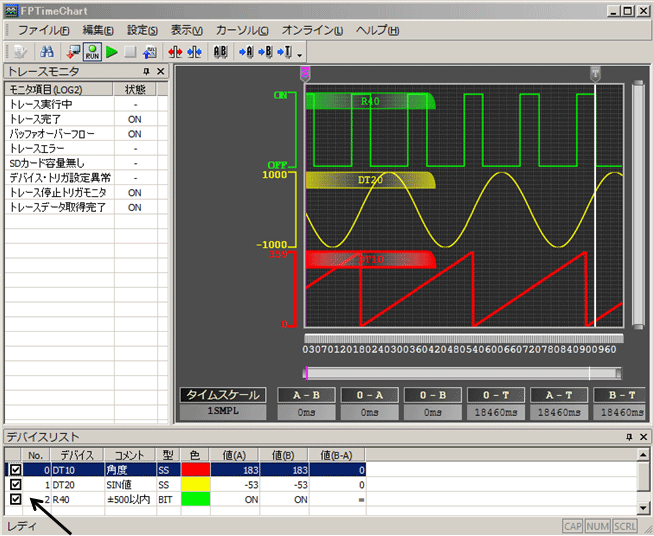

タイムチャートモニタ画面表示例

チェックを入れたデバイスのトレースデータをアップロードしてタイムチャートに表示します。(最大32個)

トレースモニタやデバイスリストのレイアウトはユーザにて自由に設定可能です。
タイムチャートの表示形式は上記アイコンや「表示」内の設定で変更可能です。
ショートカットキーとして「ctrl」+「→」や「ctrl」+「←」を使用することもお勧めです。
また、「Numlk」キーを入力し、「ctrl」+「+」や「ctrl」+「-」を使用することもお勧めです。
