FP-X・FPΣ PLCリンクの設定例(その1)

解説

説明

2台の小型FPシリーズを使用した場合のPLCリンク設定例です。

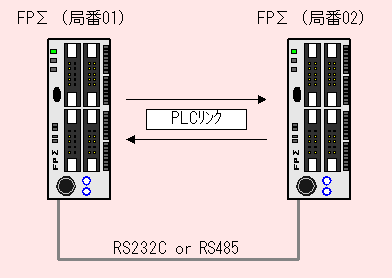

構成

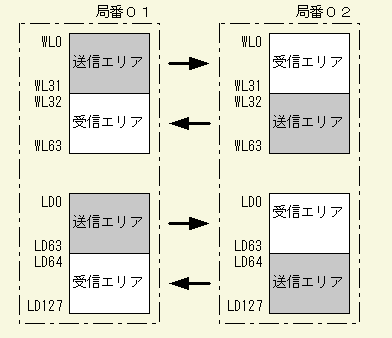

PLCリンク割り付け

PLCリンク割り付け

局番01 システムレジスタ設定

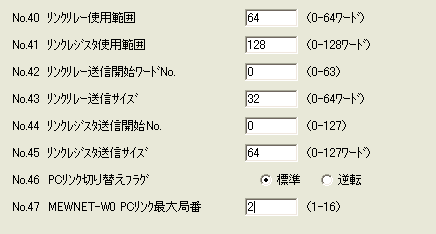

PCリンクW0設定

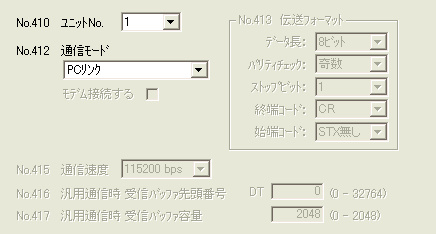

COM1ポート設定

局番02 システムレジスタ設定

PCリンクW0設定

PCリンクW0設定

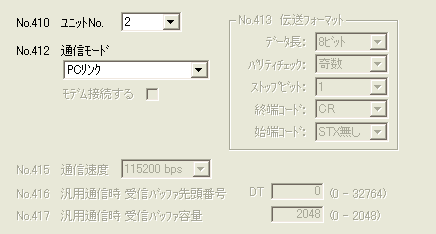

COM1ポート設定

COM1ポート設定

参考

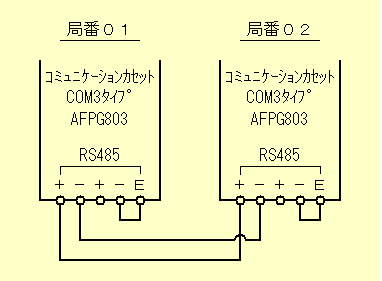

FPΣ コミュニケーションカセットCOM3を使用する場合の結線図

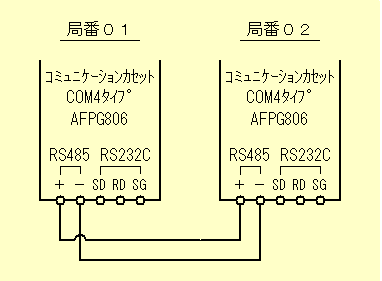

FPΣ コミュニケーションカセットCOM4を使用する場合の結線図

≪裏のDipSW設定≫

双方のコミュニケーションカセットに下記の設定が必要です。

SW1-1 ・・・ ON 終端局
SW1-2 ・・・ ON 115200bps
