FP-X・FPΣ PLCリンクの設定例（その2）
解説
説明

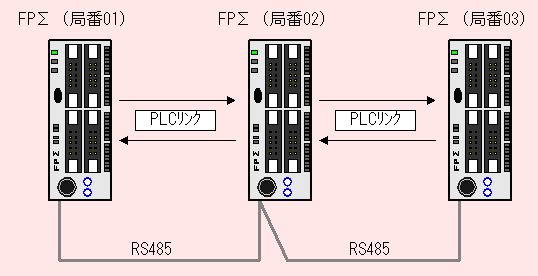

3台の小型FPシリーズを使用した場合のPLCリンク設定例です。

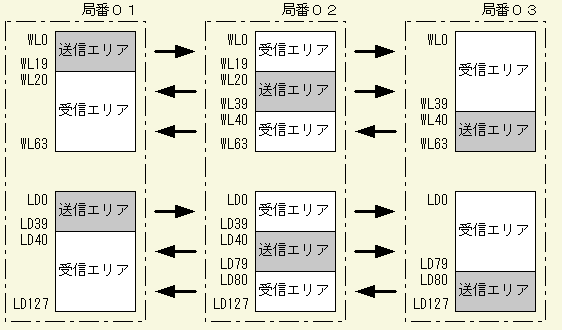

PLCリンク割り付け
局番01 システムレジスタ設定

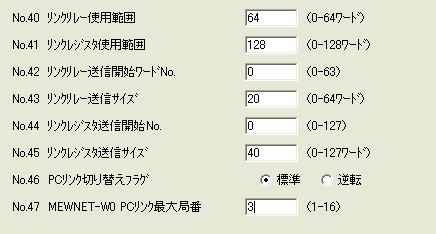

PCリンクW0設定

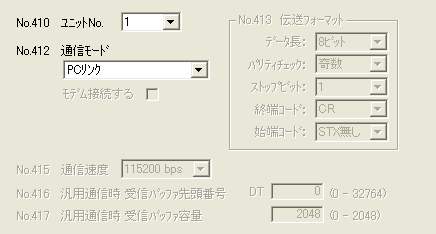

COM1ポート設定
局番02 システムレジスタ設定

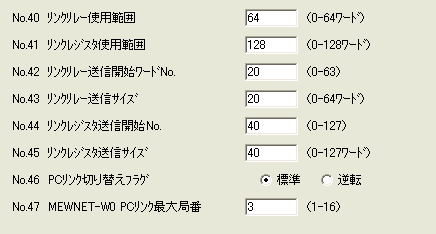

PCリンクW0設定

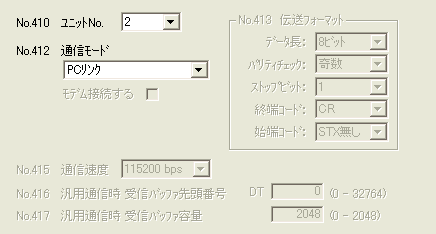

COM1ポート設定
局番03 システムレジスタ設定
PCリンクW0設定
COM1ポート設定
参考

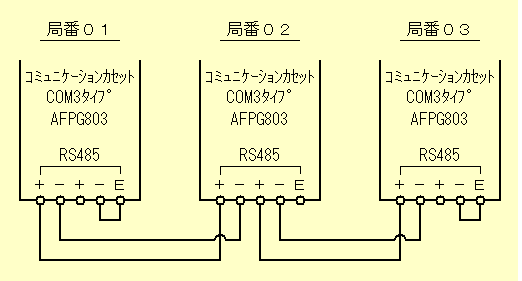

FPΣ コミュニケーションカセットCOM3を使用する場合の結線図

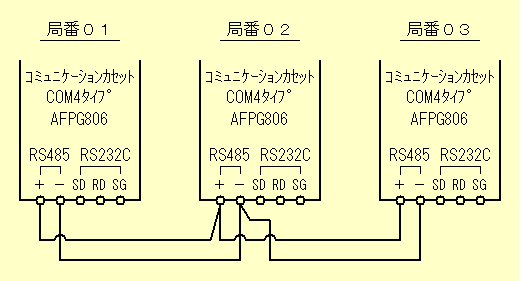

FPΣ コミュニケーションカセットCOM4を使用する場合の結線図
≪裏のDipSW設定≫
局番01と局番03
| SW1-1 | ・・・ | ON 終端局 |
|---|---|---|
| SW1-2 | ・・・ | OFF 19200bps |
局番02
| SW1-1 | ・・・ | OFF 終端局でない |
|---|---|---|
| SW1-2 | ・・・ | OFF 19200bps |
